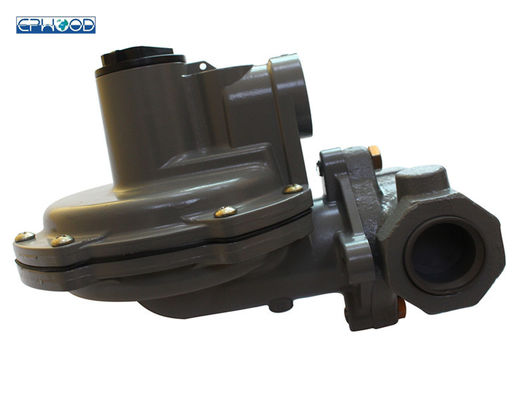

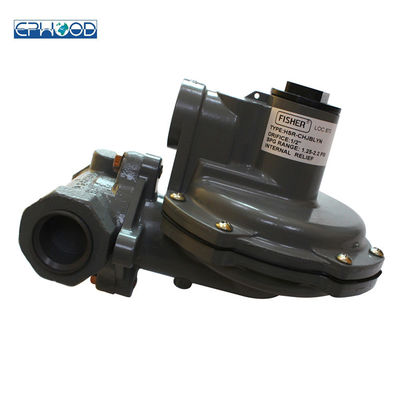

Regulador manorreductor del cuerpo del globo de Pressure Regulator NPT del modelo de Fisher HSR de 1 pulgada

Regulador manorreductor del cuerpo del globo de Pressure Regulator NPT del modelo de Fisher HSR de 1 pulgada

  • Regulador manorreductor del cuerpo del globo de Pressure Regulator NPT del modelo de Fisher HSR de 1 pulgada
  • Regulador manorreductor del cuerpo del globo de Pressure Regulator NPT del modelo de Fisher HSR de 1 pulgada
Regulador manorreductor del cuerpo del globo de Pressure Regulator NPT del modelo de Fisher HSR de 1 pulgada
Datos del producto:
Lugar de origen: Montado en China
Nombre de la marca: Fisher
Número de modelo: HSR
Pago y Envío Términos:
Cantidad de orden mínima: Negociación
Precio: Negotiation
Detalles de empaquetado: 1set lleno en un cartón, cada tamaño del cartón es los 22*15.5*15.5cm, 2.2kg cada uno.
Tiempo de entrega: 3-8 días laborables
Condiciones de pago: T/T, Western Union, MoneyGram
Capacidad de la fuente: 1000sets cada mes
Contacto
Descripción detallada del producto
Nombre: Regulador del gas de la presión de HSR Extremo Connetion: 1" NPT
Presión de entrada máxima: 8.6Bar Gama de la primavera: 1,25 a 2,2 barras del psig (0,09 a 0,15)
Tamaño del orificio: el 1/2” Material del cuerpo: Arrabio
Alta luz:

válvula de control de flujo del pescador

,

regulador de presión diferenciada del pescador

El modelo Pressure Reducing Regulator de Fisher HSR utiliza para la hornilla de gas

El tipo HSR directo-actuó, los reguladores manorreductores por resorte proporciona control en los usos residenciales, comerciales, e industriales para los gases de petróleo naturales, manufacturados, o licuados. Alivio interno a través de las ayudas del diafragma minimizar la sobrepresión. Cualquier presión del mercado sobre el punto de la principio-a-descarga de la primavera no ajustable de la válvula de descarga mueve el diafragma del asiento de la válvula de descarga, permitiendo la superpresión de expresar. Los reguladores resuelven ANSI B109.4/CGA 6,18.



Características
Cuerpos del ángulo
Cuerpos del globo
Alta capacidad
Diseño compacto
Alivio interno de la alta capacidad
Cumple o excede requisitos del ANSI B109.4/de CGA 6,18
Exactitud fija del factor/PFM



Estilos del tamaño de cuerpo y de la conexión de extremo
1 x de 1 pulgada, cuerpo del globo del NPT

Presión de entrada permisible
Emergencia: barra 150 psig/10,3
Presión de funcionamiento máxima: barra 125 psig/8,6

Presión permisible del mercado
Emergencia (el encajonar): barra 25 psig/1,7
La presión de funcionamiento máxima para evitar piezas internas daña: diferencial de 3 PSI/0,21 barras sobre el ajuste de la presión del mercado

Presión del mercado
1,25 a 2.2psi/0.09 a 0.15bar



Gamas de presión del mercado de regulador de presión del pescador HSR

4 a 6 pulgadas de w.c. (10 a 15 mbar)

6 a 8 pulgadas de w.c. (15 a 20 mbar)

8 a 10 pulgadas de w.c. (20 a 25 mbar

10 a 12,5 pulgadas de w.c. (25 a 31mbar)

12,5 a 20 pulgadas de w.c. (31to 50 mbar)

20 a 35 pulgadas de w.c. (50 a 87 mbar)

1,25 a 2,2 barras del psig (0,09 a 0,15)

Registro de la presión
Interno

Capacidades de la temperatura
-20 a 160°F/-29 a 71°C



Regulador manorreductor del cuerpo del globo de Pressure Regulator NPT del modelo de Fisher HSR de 1 pulgada 0







                                                Presión de entrada de funcionamiento del máximo del cuadro 1.

TAMAÑO DEL ORIFICIO CG ABIERTO DE PAR EN PAR PRESIÓN DE ENTRADA DE FUNCIONAMIENTO MÁXIMA PARA OBTENER
BUEN FUNCIONAMIENTO DE REGULACIÓN
Pulgada milímetro PARA EL APRESTO DEL ALIVIO psig barra
1/8 3,2 12,5 125 8,6
3/16 4,8 28,2 100 6,9
1/4 6,4 50 60 4,1
3/8 9,5 105 30 2,1
el 1/2 13 185 20 1,4



Gamas de presión del mercado del cuadro 2.

GAMA DE PRESIÓN DEL MERCADO PRIMAVERA DIÁMETRO DE ALAMBRE DE PRIMAVERA LONGITUD LIBRE DE LA PRIMAVERA
COLOR Pulgada milímetro Pulgada milímetro
4 a 6" w.c. /10 a 15 mbar Naranja 0,062 1,57 3,40 86,4
6 a 8" w.c. /15 a 20 mbar Amarillo 0,067 1,70 3,61 91,4
8 a 10" w.c. /20 a 25 mbar Negro 0,067 1,70 3,71 94,0
10 a 12,5” w.c. /25 a 31 mbar Plata 0,072 1,83 4,10 104
12,5 a 20" w.c. /31 a 50 mbar Gris 0,080 2,03 3,60 91,4
20 a 35" w.c. /50 a 87 mbar Rosa 0,093 2,36 3,52 88,9
1,25 a 2,2 barras del psig/0,09 a 0,15 Azul claro 0,105 2,67 3,66 94,0



Funcionamiento del alivio del cuadro 3.


















TAMAÑO DEL ORIFICIO PRESIÓN DE ENTRADA MÁXIMA PERMITIDA SI PRESIÓN DEL MERCADO
SE SOSTIENE EN O POR DEBAJO de 2 psig/140 mbar
Pulgada milímetro psig barra
1/8 3,2 125 8,6
3/16 4,8 65 4,5
1/4 6,4 30 2,1
3/8 9,5 10 0,69
el 1/2 13 7 0,48
1. La prueba de funcionamiento del alivio está de acuerdo con ANSI B109.4 y CGA 6,18, con el sistema del regulador en 7 pulgadas de w.c. /17 mbar, acoplamiento del tronco desconectaron, y expresaron directamente a la atmósfera usando el 3/4 o al respiradero milímetros de 1 pulgada/de los 19 o 25.
