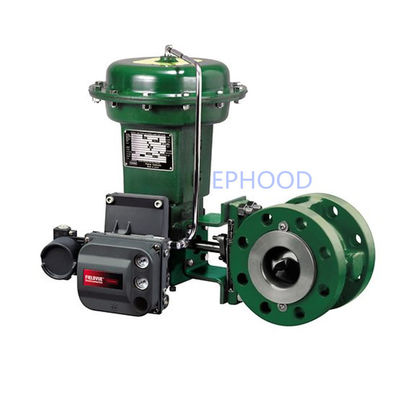

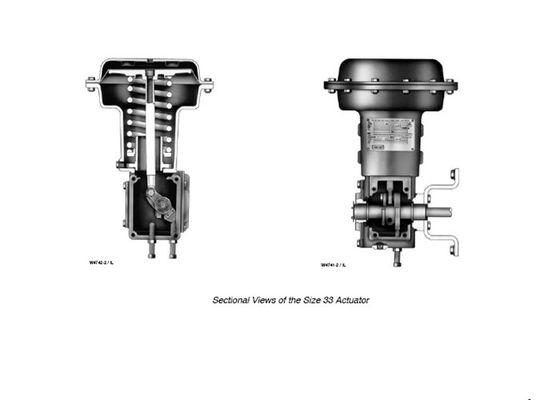

Fisher actuador de la válvula de diafragma de la vuelta de 1052 primaveras, actuador rotatorio del diafragma

Fisher actuador rotatorio del diafragma de la vuelta de 1052 primaveras

Los actuadores rotatorios 1052 del diafragma de la primavera-vuelta de Fisher actúan las válvulas rotatorias ranuradas del eje y son convenientes para el servicio con./desc. o que estrangula. Diseñado para la instalación fácil de una amplia gama de opciones: los interruptores de límite, los interruptores de la localización, los posicionadores, y el manual elimina.

La diferencia primaria entre estos actuadores es que el actuador 1052 tiene un ajustador de la primavera que los medios él se puedan utilizar con o sin un posicionador, dependiendo de requisitos del servicio. El actuador 1051, en servicio que estrangula, se equipa normalmente de un posicionador de la válvula. Refiera a los boletines separados para la información de la válvula y del posicionador.

Ambos tipos del actuador se diseñan para la instalación fácil de una amplia gama de opciones: los interruptores de límite, los interruptores de la localización, los posicionadores, y el manual elimina. La aplicabilidad de la opción varía con tamaño del actuador. Refiera a las especificaciones tabla y al cuadro 4 para

información referente aplicabilidad y a especificaciones de la opción.

Características

Los actuadores rotatorios del Flexibilidad-tipo 1051 y 1052 del uso están disponibles con la construcción fracaso-abierta o del fracaso-cierre y se pueden montar en ningunas de cuatro posiciones de montaje de la actuador-válvula. Para las posiciones de montaje. Estos actuadores se pueden montar en una amplia gama de válvulas de Fisher_ (estilo F o montaje de G), o utilizar con el otro equipo (estilo H o montaje de J).

El Banda-solo acoplamiento común muerto mínimo con la palanca ranurada y afianzada con abrazadera minimiza el movimiento perdido y mejora exactitud de control.

La construcción Vida-rugosa del servicio largo proporciona la estabilidad, resistencia a la corrosión, y

protección contra la deformación si ocurre la sobrepresurización.

el acoplamiento de la Seguridad-Actuador-válvula se incluye totalmente, con todo el ajuste del embalaje de la válvula sigue siendo accesible sin la eliminación de ningunas piezas. Para la seguridad durante desmontaje, primavera

la compresión se controla en el tipo actuador 1051. El tipo actuador 1052 tiene un ajustador externamente accesible de la primavera para aliviar la compresión de la primavera.

Configuraciones disponibles

Tipo 1051: Para el servicio encendido-apagado o para estrangular

Tipo 1052: Para el servicio encendido-apagado sin un posicionador o para los servicios que estrangulan con o sin

un posicionador.

De actuación directa: La presión cargada cada vez mayor amplía la barra del diafragma fuera del barril de la primavera.

Tamaños del actuador

Tipo 1051: Talla 33, talla 40, y talla 60

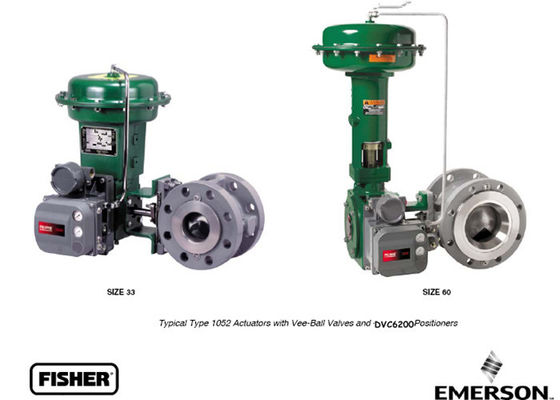

Tipo 1052: Talla 20, talla 33, talla 40, talla 60, y talla 70

Gamas de presión estándar del diafragma

Tamaños 20 y 60: barra 0 a 1,2 barra (0 a 18 psig), 0 a 2,3 (0 a 33 psig), y 0 a la barra 2,8 (0 a 40 psig)

Tamaños 33 y 40: barra 0 a 1,2 (0 a 18 psig), barra 0 a 2,3 (0 a 33 psig),

barra 0 a 2,8 (0 a 40 psig), y 0 a la barra 3,8 (0 a 55 psig)

Talla 70: barra 0 a 2,3 barra (0 a 33 psig), 0 a 2.8bar (0 a 40 psig), y 0 a 3,8

(0 a 55 psig)

Presión de clasificación del diafragma máximo

Talla 20: barra 3,4 (50 psig)

Talla 33: barra 3,8 (55 psig)

Talla 40: barra 4,5 (65 psig)

Talla 60: barra 2,8 (40 psig)

Talla 70: barra 3,8 (55 psig)

Presión que encajona del diafragma máximo

Talla 20: barra 4,1 (60 psig)

Talla 33: barra 4,5 (65 psig)

Talla 40: barra 5,2 (75 psig)

Talla 60: barra 3,4 (50 psig)

Talla 70: barra 4,5 (65 psig)
