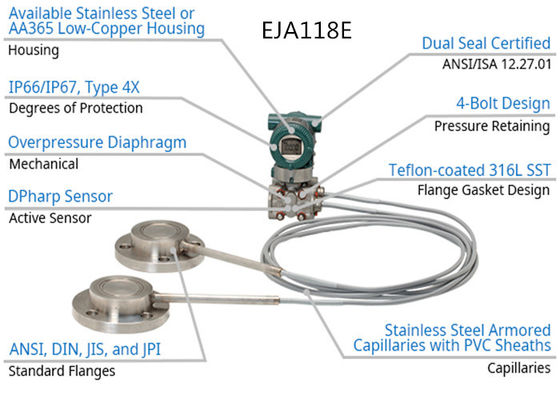

Transmisor de presión diferenciada de Yokogawa EJA118E con los sellos remotos del diafragma
Especificaciones generales
Los sellos del diafragma se utilizan para prevenir la forma media de proceso que entra directamente en la asamblea de presión-detección
del transmisor de presión diferenciada, están conectados con el transmisor usando los capilares llenados del líquido del terraplén.
El diafragma de EJA118E selló transmisores de presión diferenciada se puede utilizar para medir el líquido, el gas, o el flujo del vapor,
así como nivel líquido, densidad, y la presión. EJA118E hace salir 4 a la señal de 20 mA DC correspondiente a
presión diferenciada medida.
Su sensor altamente exacto y estable puede también medir la presión estática que se puede mostrar en el integral
indicador o supervisado remotamente vía comunicaciones del CEREBRO o del CIERVO. Otras características dominantes incluyen respuesta rápida,
disposición remota usando comunicaciones, y autodiagnóstico.
La FUNDACIÓN Fieldbus, el PA de PROFIBUS y 1 a 5 VDC con los tipos de protocolo del CIERVO (energía baja) están también disponibles.
Modelos de la serie de EJA-E en su configuración estándar, a excepción del Fieldbus, del PROFIBUS y de la energía baja
los tipos, se certifican como conformación con SIL 2 para el requisito de seguridad.
ESPECIFICACIONES ESTÁNDAR
Transmisor de presión diferenciada sellado diafragma de EJA118E
LÍMITES DEL PALMO Y DE GAMA
Medida
Atraviese/gama |
kPa |
inH2O
(/D1) |
mbar
(/D3) |
mmH2O
(/D4) |
| M |
Palmo |
2,5 a 100 |
10 a 400 |
25 a 1000 |
250 a 10000 |
| Gama |
-100 a 100 |
-400 a 400 |
-1000 a 1000 |
-10000 a 10000 |
| H |
Palmo |
25 a 500 |
100 a 2000 |
250 a 5000 |
0,25 a 5kgf/cm2 |
| Gama |
-500 a 500 |
-2000 a 2000 |
-5000 a 5000 |
-5 a 5kgf/cm2 |
ESPECIFICACIONES DE FUNCIONAMIENTO
el palmo calibrado Cero-basado, salida linear, interruptor material mojado del código de las piezas para 3 pulgadas ensancha tipo rasante, llena el código flúido B,
y longitud capilar de 5 M.
Para los tipos de la comunicación de Fieldbus y de PROFIBUS, utilice la gama caribrated en vez de palmo en las especificaciones siguientes.
Conformidad de la especificación
La serie de EJA-E asegura conformidad de la especificación por lo menos a ±3σ.
Refiérase a la exactitud del palmo calibrado
Includes terminal-basó linearidades, histéresis, y repetibilidad
| Palmo de la medida |
H |
Referencia
exactitud |
Palmo del ≤ de X |
el ±0.2% del palmo |
| X > palmo |
± (0.15+0.01 URL/span) % del palmo |
| X |
kPa 100 (400 inH2O) |
URL
(límite de gama superior) |
kPa 500 (2000 inH2O) |
| Palmo de la medida |
H |
Referencia
exactitud |
Palmo del ≤ de X |
el ±0.2% del palmo |
| X > palmo |
± (0.15+0.01 URL/span) % del palmo |
| X |
kPa 20 (80 inH2O) |
URL
(límite de gama superior) |
kPa 100 (400 inH2O) |
Exactitud de la salida de la raíz cuadrada
La exactitud de la raíz cuadrada es un por ciento del palmo del flujo.
| Salida |
Exactitud |
| el 50% o mayor |
Lo mismo como exactitud de la referencia |
| el 50% al punto del marginado |
× 50 de la exactitud de la referencia
Salida de la raíz cuadrada (%) |
Efectos de la fuente de alimentación (haga salir el código de la señal D y J)
± el 0.005% por voltio (de 21,6 a 32 V DC, 350Ω)
Tiempo de respuesta (presión diferenciada) “◊”
Cápsula de M y de H: ms 200 (valor de aproximación en la temperatura normal)
Cuando el humedecer del software se fija a cero e incluyendo la época muerta del ms 45 (el nominal)
Gama y exactitud de la señal de la presión estática
(Para supervisar vía la comunicación o en indicador. Includes terminal-basó linearidades, histéresis, y repetibilidad)
Gama
El valor superior de la gama y un valor más bajo de la gama de la presión del statice se pueden fijar en la gama entre 0 y la presión de trabajo máxima (MWP*). El valor superior de la gama debe ser mayor que el valor más bajo de la gama. El palmo de determinación mínimo es 0,5 MPa (73 PSI).
*: La presión de trabajo máxima (MWP) está dentro de presión de clasificación del reborde.
Descripción de la especificación de EJA118E
Refiera a la hoja de especificación general situada bajo etiqueta de las ‘transferencias directas’ para las especificaciones detalladas.
| Tipos de la medida |
| Variable primaria |
Presión diferenciada |
| Variable secundaria |
Presión estática |
| Exactitud de la referencia |
| Variable primaria |
el ±0.04% del palmo
el ±0.025% del palmo disponible |
| Variable secundaria |
el ±0.2% del palmo |
| Tiempo de respuesta |
| Variable primaria |
90 milisegundos |
| Variable secundaria |
360 milisegundos |
| Estabilidad a largo plazo |
| Variable primaria |
el ±0.1% de URL por 10 años |
| Efecto de la sobrepresión |
| Variable primaria |
el ±0.03% de URL |
| Rangeability |
| Variable primaria |
200:1 |
