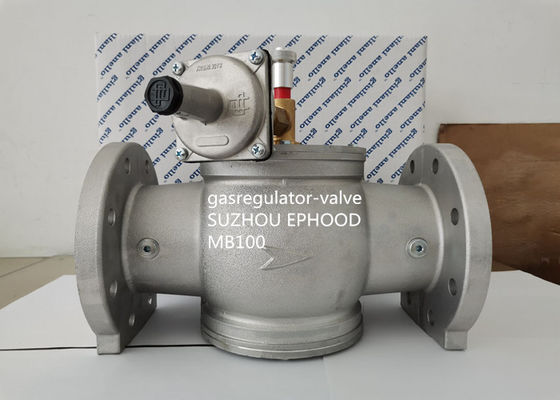

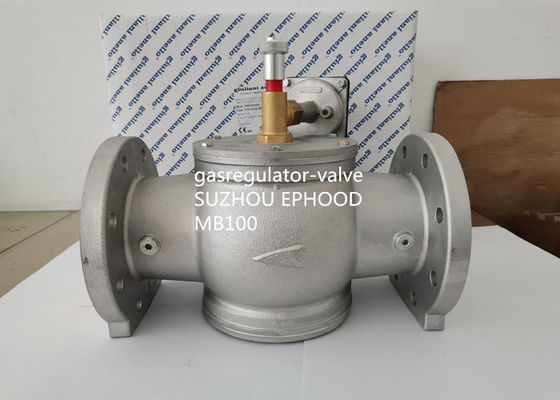

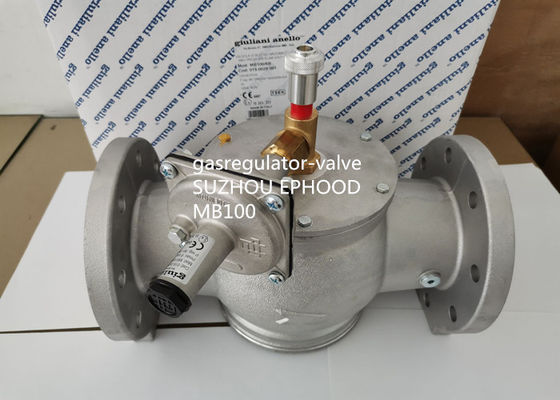

Italia Giuliani Anello hizo modelo de MB100-6B el regulador de presión de aluminio del LPG con la válvula obturada

Italia Giuliani Anello hizo modelo de MB100-6B el regulador de presión de aluminio del LPG con la válvula obturada

  • Italia Giuliani Anello hizo modelo de MB100-6B el regulador de presión de aluminio del LPG con la válvula obturada
  • Italia Giuliani Anello hizo modelo de MB100-6B el regulador de presión de aluminio del LPG con la válvula obturada
  • Italia Giuliani Anello hizo modelo de MB100-6B el regulador de presión de aluminio del LPG con la válvula obturada
Italia Giuliani Anello hizo modelo de MB100-6B el regulador de presión de aluminio del LPG con la válvula obturada
Datos del producto:
Lugar de origen: Hecho en Italia
Nombre de la marca: Giuliani Anello
Número de modelo: MB100-6B
Pago y Envío Términos:
Cantidad de orden mínima: 2sets
Precio: USD 850-900 Each Set
Detalles de empaquetado: Cada sistema lleno en un cartón
Tiempo de entrega: 3work-days
Condiciones de pago: T/T, Western Union, MoneyGram
Capacidad de la fuente: 50sets en 7days
Contacto
Descripción detallada del producto
Nombre: Regulador de presión de aluminio de Giuliani Anello MB100 Presión de entrada máxima: 1 barra
Filtración: 80-550 mbar Conveniente para el gas manufacturado: Gas, gas natural, LPG
Conexión DN25: 4" extremo del reborde MB: Regulador de presión con la válvula de cierre
Alta luz:

regulador de presión de dos fases

,

Regulador manorreductor

,

Regulador de presión de Alu LPG

El anello de Italia giuliani hizo el regulador de presión de aluminio con el filtro incorporado

MB100-6B



Uso

Combustible: las tres familias de gas (gas de ciudad, metano, LPG); gases no agresivos.

Especificaciones técnicas

Conexión: EN roscado 10226-1 del UNI; PN16 ensanchado EN1092-4

Presión de entrada máxima: 1 barra (MB); barra 6 (MB/6B)

Temperatura ambiente: -10°C a 60°C

Presión de la respuesta: primavera azul: 30 a 120 mbar; primavera neutral: 80 a 550 mbar

Temperatura superficial máxima: 60°C

Material: el cuerpo y la cubierta de válvula de aluminio; primaveras de acero inoxidables y pistón del control; Cesta de goma y anillo o de NBR; la otra parte está de latón, de aluminio y de acero galvanizado.

Información general

El golpe máximo de la presión obturó las válvulas en el MB y las series de MB/6B son dispositivos de seguridad mantuvieron abierto bajo condiciones normales del trabajo que los gracias a un mecanismo automático accionaron sobre

manualmente rearmando. Si el pleno apagado detecta una presión de entrada mayor que el valor del alibration, lanza el dispositivo del cierre que corta el flujo del gas.



El rearmar



Estas válvulas se rearman solamente a mano para poder comprobar y despejar las causas de la emergencia. Para ayudar a rearmar, todos los modelos ensanchados se equipan de un perno dual de la puerta, que evita el tener que construir puentes en la tubería entre la válvula contra la corriente y rio abajo. Para rearmar las válvulas con el perno dual de la puerta siguen las instrucciones incluidas dentro del paquete, mientras que para la serie roscada, que tiene solamente una puerta

el perno, tira simplemente del botón de aluminio sobre la manga de la válvula.

Calibración

1. Compruebe que todas las utilidades están apagadas.

2. Abra lentamente la válvula con./desc. contracorriente desde el sistema.

3. Aumente la presión apagada dando vuelta al tornillo de reglaje apropiado.

4. Abra la válvula siguiendo el procedimiento que rearma; si la válvula se cierra otra vez, aumente la presión apagada otra vez.

5. Aumente la presión del mercado del regulador hasta el valor apagado determinado. Si mientras que aumenta el regulador la presión, la válvula obturada se acciona, aumenta la presión apagada hasta que se rearme la válvula.

6. Disminuya lentamente la presión apagada hasta que se accione la válvula.

7. Restaure la presión inicial del mercado del regulador.

8. Tornillo en los casquillos de seguridad plásticos en los tornillos que ajustan el regulador y la válvula obturada.

Mantenimiento

Las válvulas obturadas no requieren ningún mantenimiento especial. En caso de falta, de funcionamiento una revisión general y de prueba relativa en sitio. Compruebe periódicamente el rendimiento laboral del sistema de seguridad entero aumentando la presión del regulador hasta que se accione la válvula obturada. Si la válvula se debe desmontar por cualquier motivo, asegúrese de que no haya presión en el circuito.



Modelo

Número de parte

Descripción

Extremo

FGDR32 009.0223.101 Con la primavera neutral 10-25 mbar 1-1/4”
FGDR32 009.0223.102 Con la primavera verde 5-15 mbar 1-1/4”
FGDR32 009.0223.103 Con la primavera violeta 20-70 mbar 1-1/4”
FGDR32 009.0223.104 Con la primavera marrón 65-130 mbar 1-1/4”
FGDR32 009.0223.106 Con la primavera blanca 120-250 mbar 1-1/4”
FGDR32 009.0223.107 Con la primavera negra 240-350 mbar 1-1/4”



Instalación

El golpe máximo de la presión apagó el MB de las válvulas - MB/6B se ajustan a 2014/34/UE directivo (ATEX) en la categoría 2G del grupo II y en grupo II, categoría 2.a; como tal son convenientes para

instalación en las zonas 1 y 21 y, aún más, en las zonas 2 y 22 clasificados tan en el recinto I de 99/92/EC directivo.

Las válvulas obturadas descritas aquí no son convenientes para el uso en las zonas 0 y 20 definido tan en 99/92/EC directivo. Para determinar la calificación y la extensión de las zonas peligrosas, vea EN estándar 60079-10. Si está instalada y mantenida según las condiciones y las instrucciones dadas en el manual técnico incluido, la válvula obturada no es una fuente de peligro específico.

Particularmente, bajo condiciones de funcionamiento normales, el dispositivo no emite sustancias inflamables por ejemplo para generar una atmósfera explosiva. El pleno apagado tiene una membrana del trabajo y una membrana de la seguridad; si las roturas de la membrana del trabajo, la membrana de la seguridad garantizan la emisión de gas con el flujo de 30 dm3/h. no más altos.

Una atmósfera explosiva continua capaz de generar una zona peligrosa 0 se emite solamente en el acontecimiento ambas membranas romperse simultáneamente. En el acontecimiento la válvula está instalada en

acobardado o ventiló mal la ubicación, todas las precauciones necesarias debe ser tomado para evitar que la válvula sea la causa de una zona 0. Por ejemplo, el respiradero apagado del pleno se puede encaminar afuera vía un tubo de cobre conectado con el agujero roscado G1/8” quitando el casquillo de cobre amarillo a prueba de polvo.

La posición de la asamblea es indiferente; en la tubería horizontal, no coloque el botón que rearma de la válvula que hace frente abajo. Las instrucciones siguientes deben ser seguidas: no apalanque en la manga al montar la válvula; asegúrese de que la tubería esté alineada bien y de que no hay obstrucciones o suciedad dentro; observe el sentido de chorro como se muestra por la flecha impresa en el cuerpo de válvula; compruebe que toda la presión, voltaje, parámetros de la temperatura etc. están cumplidos con; no instale la válvula en contacto con las paredes enyesadas; no obstaculice o de cualquier manera obstruya el movimiento del botón que rearma, pues el cierre no puede ser garantizado; quepa un gas conveniente contracorriente desde la válvula. La válvula obturada se debe instalar contracorriente desde el regulador de presión. El mercado del impulso (roscó el agujero G1/8”) en el pleno se debe conectar vía el tubo de cobre, con el diámetro ningunos menos de 4 milímetros, río abajo desde el regulador en una distancia del regulador de 5 veces el diámetro del tubo.

Italia Giuliani Anello hizo modelo de MB100-6B el regulador de presión de aluminio del LPG con la válvula obturada 0
