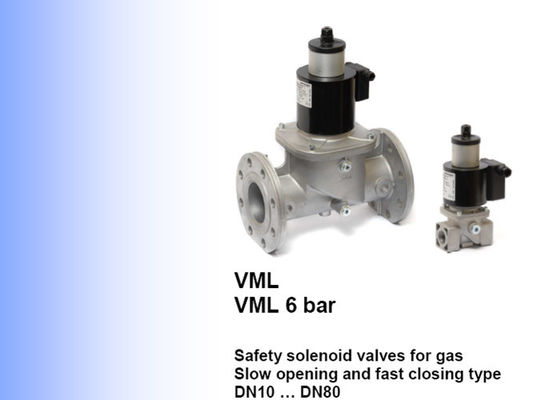

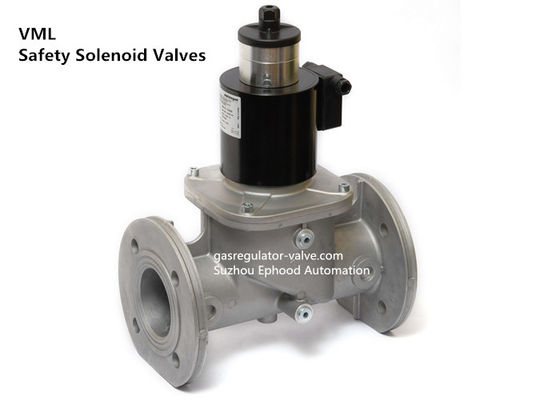

Modelo rápido Safety Solenoid Valve de la válvula electromagnética VML de la abertura de Elektrogas para las hornillas de poder del gas
Válvulas electromagnéticas de la seguridad para la apertura lenta del aire y del gas y el cierre rápido
Funcionamiento y uso

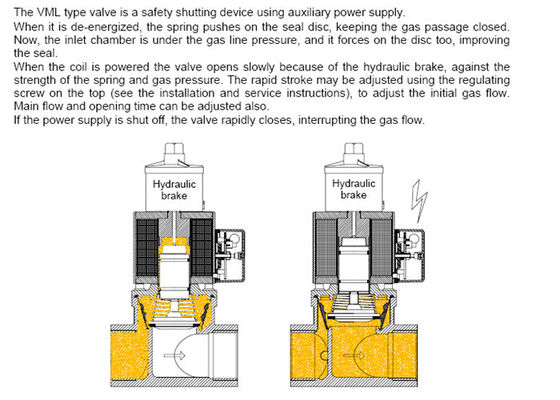

El tipo válvula de VML es un dispositivo que cierra de la seguridad usando la fuente de potencia auxiliar.
Cuando se desenergiza, la primavera empuja en el disco del sello, guardando el paso del gas se cerró. Ahora, la cámara de la entrada está bajo línea de gas presión que las fuerzas en el disco, aumentando la función cerrada y mejorando el sello.
Cuando se acciona la bobina la válvula se abre rápidamente, contra la fuerza de la presión de la primavera y de gas. El flujo se puede ajustar usando el tornillo de regulación en el top (véase las instrucciones de la instalación y del servicio).
Si se apaga la fuente de alimentación, la válvula se cierra rápidamente, interrumpiendo el flujo del gas.
La marca de Elektrogas del tipo válvula de Italia VML es una válvula de seguridad que es normalmente cerrada, con la abertura rápida o lenta y la sección rápida ajustable para el flujo inicial del gas. Cuando no en la posición de trabajo la primavera funciona en el disco que guarda el paso del gas se cerró. Cuando se acciona la bobina la válvula se abre rápidamente en la primera sección del flujo, después lentamente, con velocidad ajustable. Cuando el poder se cambia de la válvula rápidamente cierra.
Este tipo de dispositivo es conveniente para el gas y el aire que bloquean y que ajustan controles en hornillas atmosféricas u hornillas fan-ayudadas, en hornos industriales y en todos los equipos del gas que utilicen las válvulas electromagnéticas del gas (calificadas para el servicio continuo – ED 100%).
Esta clase de válvula electromagnética de apertura rápida está instalada normalmente como seguridad y dispositivo de regulación en trenes del gas, para los usos y los sistemas industriales de la calefacción de gas.
Descripción
El tipo válvula de Elektrogas VML es una válvula electromagnética de una sola sección de apertura lenta, normalmente cerrada (abierto whenenergized). Este tipo de dispositivo es conveniente para el aire o gas que bloquea y los controles de liberación, los bumers del poder del gas del requiredin, las calderas de gas atmosféricas, los hornos industriales y otros los consumingappliances del gas.
Especificaciones técnicas
| Conexiones |
ISO roscado interno 7-1 a partir de la 3/8 al ½ Rp2 o
ANSI-ASME B1.20 a partir de la 3/8" NPT a 2" ½ NPT
ISO ensanchado 7005 PN16 de DN40 a DN80 o
Clase 150 de ANSI-ASA-ASME B16.5 a partir de la 2" a 3" |
| Grados del voltaje |
230 VAC 50/60 herzios
120 VAC 50/60 herzios
110 VAC 50/60 herzios
24 VAC/DC |
| Presión de funcionamiento máxima |
200 mbar (3 psig)
360 mbar (5 psig)
500 mbar (7 psig)
barra 6 * (90 psig) |
| Presión de prueba del cuerpo |
1 barra (15 psig)
barra 9 * (130 psig) |
| Hora de límite |
< 1="" second="">
|
| Tiempo de apertura |
Ajustable |
| Tamiz del gas |
μm 600 (0,02 adentro)
malla metálica (excepto 6 modelos de la barra) |
| Recinto |
IP54 (NEMA 3)
IP65 opcional con el cable (nema 4) |
Características
Las válvulas se hacen de la aleación de aluminio fundida a troquel, con una amplia gama para el connectionsfrom DN10 (3/8" del inletloutlet) hasta DN80 (3").
Los lacres se hacen del caucho NBR-basado certificado para el uso con el gas (EN 549).
Conveniente para el uso con aire y gases no-agresivos incluyó en las 1, 2 y 3 familias (EN 437). Las versiones especiales convenientes para los gases agresivos, liberan de metales no ferrosos y con los sellos de FPM. Las conexiones de tubo resuelven el grupo 2 y el lacre de la contrapresión es obediente con la clase A, acordando a los requisitos EN161.
La gama entera se puede proporcionar en la ejecución de la Ex-prueba, para el uso en las zonas 2 y 22, acordando el directorio de to2014/34/EU (ATEX).
La válvula está abierta solamente cuando está activado: si, por cualquier motivo, va la fuente de alimentación abajo, los valvecloses inmediatamente (caja fuerte intrínseca).
Equipado del ajuste del flujo máximo y del flujo del comienzo.
Un filtro de malla fina incorporado protege el asiento de válvula y el disco así como los downstreamcomponents y previene la contaminación sucia (excepto 6 modelos de la barra).
Proporcionado la conexión G1/8 para caber una prueba del interruptor del cierre o de un indicador visual.
Proporcionado 1/4" indicador de presión en dos lados en la cámara de la entrada, para conectar los manómetros, los interruptores de presión, el probador de la salida u otros equipos del gas. Los modelos ensanchados son withgauges proporcionados también en la cámara del mercado.
Las bobinas se proporcionan de la caja terminal o el enchufe del ISO 4400 (opcional). Ambos sistemas areprovided con la glándula de cable conveniente para evitar el agua y la contaminación sucia.
Todos los componentes se diseñan para soportar cualquier conditionoccurring mecánico, químico y termal durante servicio típico. La impregnación eficaz y los tratamientos superficiales se han utilizado para mejorar robustez, el lacre y la resistencia mecánicos a la corrosión de los componentes.
Conveniente para la operación de ciclo resistente y calificado para el servicio continuo (ED 100%).
Las válvulas son el 100% probado por machineries de prueba automatizados y se autorizan completamente.
Las válvulas electromagnéticas de Elektrogas son el 100% probado por machineries de prueba automatizados y se autorizan completamente.
