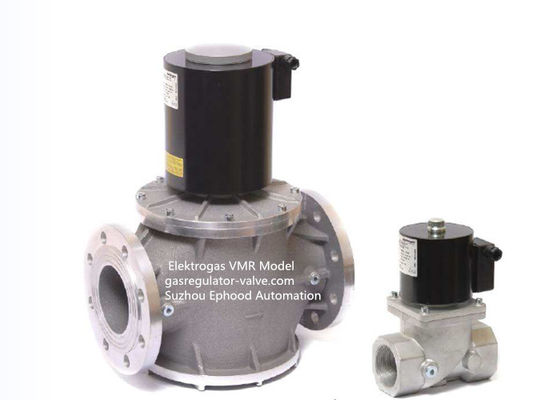

Modelo Safety Solenoid Valve de la marca VMR de Elektrogas para el aire y el gas
Válvulas electromagnéticas de VMR VMR60Safety para el aire y gas, rápidamente apertura y tipo cerrado rápido
El tipo válvula de Italia Elektrogas VMR es una válvula electromagnética de apertura rápida que es normalmente cerrada.
Cuando la bobina no se activa los trabajos de la primavera sobre el disco que guarda el paso del gas se cerró. Cuando se acciona la bobina la válvula se abre. Cuando el poder se cambia de la válvula rápidamente cierra.
Este tipo de dispositivo es conveniente para el gas y el aire que bloquean y que ajustan controles en hornillas atmosféricas u hornillas fan-ayudadas, en hornos industriales y en todos los equipos del gas que utilicen las válvulas electromagnéticas del gas (calificadas para el servicio continuo – ED 100%). Conveniente para los sistemas que cambian de alta frecuencia.
La válvula electromagnética de apertura rápida del modelo de VMR está instalada normalmente como seguridad y dispositivo de regulación en trenes del gas, para los usos y los sistemas industriales de la calefacción de gas.
| Conexiones |
ISO roscado interno 7-1 de Rp1/4 al ½ Rp2 o
ANSI-ASME B1.20 a partir de la 1/4" NPT a 2" ½ NPT
ISO ensanchado 7005 PN16 de DN40 a DN150 o
Clase 150 de ANSI-ASA-ASME B16.5 a partir de la 2" a 6" |
| Grados del voltaje |
230 VAC 50/60 herzios
120 VAC 50/60 herzios
110 VAC 50/60 herzios
24 VAC/DC
12 VAC/DC |
| Presión de funcionamiento máxima |
200 mbar (3 psig)
360 mbar (5 psig)
500 mbar (7 psig)
barra 6 * (90 psig) |
| Presión de prueba del cuerpo |
1 barra (15 psig)
barra 9 * (130 psig) |
| Hora de límite |
< 1="" second="">
|
| Tiempo de apertura |
< 1="" second="">
|
| Tamiz del gas |
μm 600 (0,02 adentro)
(excepto los modelos y la barra de cobre amarillo 6) |
| Recinto |
IP54 (NEMA 3)
IP65 opcional con el cable (nema 4) |
Descripción

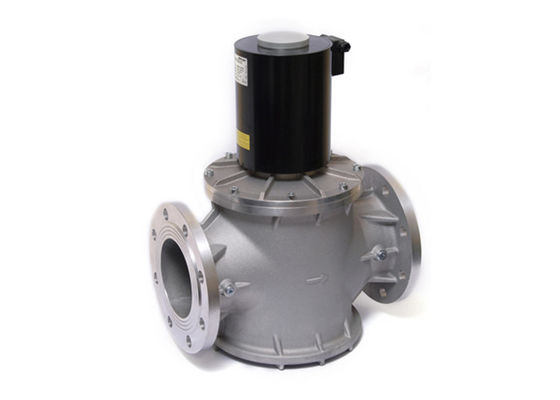

El tipo válvula de VMR es una válvula electromagnética de una sola sección rápidamente de apertura, normalmente cerrada (abierto cuando está activado). Este tipo de dispositivo es conveniente para el aire o el gas que bloquea y los controles de liberación, requerido en hornillas de poder del gas, calderas de gas atmosféricas, hornos industriales y otros los dispositivos consumidores del gas.
Características
Las válvulas electromagnéticas de Elektrogas se hacen de la aleación de aluminio fundida a troquel (o caliente-presionó el latón para las versiones de OTN), con una amplia gama para las conexiones de la entrada/del mercado de DN 8 (1/4") hasta DN 150 (6").
Los lacres se hacen del caucho NBR-basado certificado para el uso con el gas (EN 549).
Conveniente para el uso con aire y gases no-agresivos incluyó en las 1, 2 y 3 familias (EN 437).
Las versiones especiales convenientes para los gases agresivos, liberan de metales no ferrosos y con los sellos de FPM.
Las conexiones de tubo resuelven el grupo 2 y el lacre de la contrapresión es obediente con la clase A, según los requisitos EN161.
La gama entera se puede proporcionar en la ejecución de la Ex-prueba, para el uso en las zonas 2 y 22, según el directorio 2014/34/EU (ATEX).
La válvula está abierta solamente cuando está activado: si, por cualquier motivo, va la fuente de alimentación abajo, la válvula se cierra inmediatamente (caja fuerte intrínseca).
Conveniente para la operación de ciclo resistente y calificado para el servicio continuo (ED 100%).
Equipado del ajuste del flujo (excepto los modelos de cobre amarillo).
Un filtro de malla fina incorporado protege el asiento de válvula y el disco así como los componentes rio abajo y previene la contaminación sucia (excepto los modelos y la barra de cobre amarillo 6).
Proporcionado la conexión G1/8 para caber una prueba del interruptor del cierre o de un indicador visual.
Proporcionado 1/4" indicador de presión en dos lados en la cámara de la entrada (excepto los modelos de cobre amarillo), a
conecte los manómetros, los interruptores de presión, los detectores de la salida u otros equipos del gas. Los modelos ensanchados se proporcionan los indicadores también en la cámara del mercado.
Las bobinas se proporcionan de la caja terminal o el enchufe del ISO 4400. Ambos sistemas se proporcionan la glándula de cable conveniente para evitar el agua y la contaminación sucia.
Todos los componentes se diseñan para soportar cualquier condición mecánica, química y termal que ocurre durante servicio típico. La impregnación eficaz y los tratamientos superficiales se han utilizado para mejorar robustez, el lacre y la resistencia mecánicos a la corrosión de los componentes.
Las válvulas electromagnéticas de Elektrogas son el 100% probado por machineries de prueba automatizados y se autorizan completamente.
