250 regulador Fisher Pressure Control Valve For del filtro de la PSI Fisher 67CFR que reduce la presión

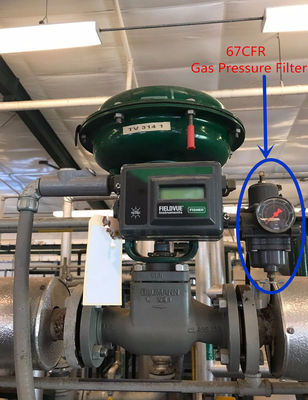

Regulador del filtro de la fuente del instrumento de Fisher 67CFR-239

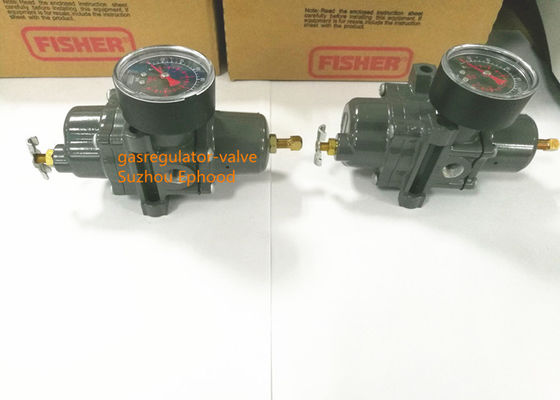

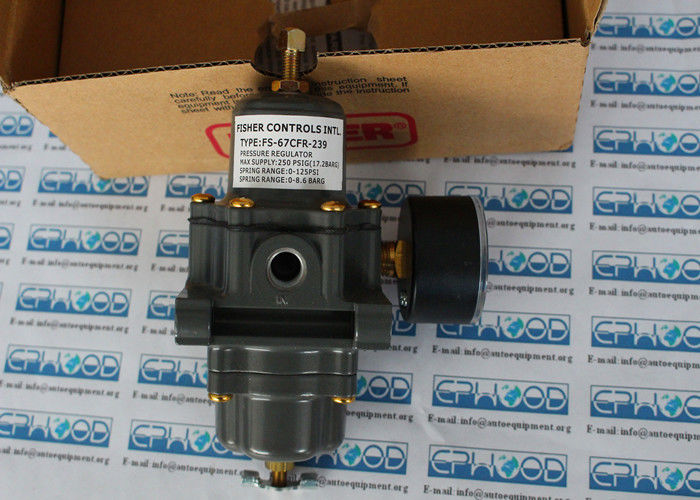

El regulador del filtro de Fisher 67CFR tiene un filtro y una válvula de descarga interna con un asiento suave para el cierre confiable sin salida perceptible.

Fisher 67CFR-239 directo-actuó reguladores y los reguladores del filtro se utilizan típicamente para proporcionar las presiones constantemente controladas, reducidas a los reguladores neumáticos y electroneumáticos y a otros instrumentos. Éstos son convenientes para la mayoría de los usos del aire o de gas. Otros usos incluyen el abastecimiento de presiones reducidas para ventilar tiradas, los jets del aire, y los armas de espray.

Configuraciones disponibles


Capacidades de la temperatura
Con el nitrilo (NBR):
Empernado estándar: -20 a 180°F/-29 a 82°C
Con los indicadores: -40 a 180°F/-40 a 82°C

Funcionamiento interno del alivio de Fisher 67CFR

Capacidad baja para la salida de menor importancia del asiento solamente; la otra protección de sobrepresión debe ser proporcionada si la presión de entrada puede exceder el grado máximo de la presión del equipo rio abajo o excede el grado máximo de la presión del mercado del regulador.

Punto de ajuste de corrimiento elegante de la válvula de control

6 PSI/0,41 diferenciales de la barra

Regulador del filtro de Fisher 67CFR: Capacidades del filtro

Área libre: 12 veces instalan tubos área

Grado del micrón: Filtro del polietileno (estándar): 5 micrones de filtro de la fibra de vidrio (opcional): 5 micrones de PVDF o filtro de acero inoxidable (opcional): 40 micrones

Desagüe la ubicación del respiradero de la caja de la válvula y de la primavera

Alineado con estándar de la entrada, otras posiciones opcionales

Teoría de operación

La presión rio abajo del regulador del filtro 67CFR se registra internamente en el lado más bajo del diafragma. Cuando la presión rio abajo del regulador del filtro está en o por encima de la presión determinada, el enchufe de válvula se sostiene contra el ce del orifi y no hay ow de la Florida a través del regulador. Cuando aumentos de la demanda, caídas de presión rio abajo que permiten levemente que la primavera extienda, bajando el tronco y el enchufe de válvula lejos del ce del orifi. Esto permite el ow de la Florida a través del regulador.

Alivio interno (tipos 67CR, 67CSR, 67CFR, y 67CFSR)

Si por alguna razón, fuera de condiciones de funcionamiento normales, la presión rio abajo excede el setpoint del regulador, la fuerza creada por la presión rio abajo levantará el diafragma hasta que el diafragma se quite el asiento del alivio. Esto permite atraviesa el alivio simbólico. La válvula de descarga en el tipo 67CR, 67CSR, 67CFR, o 67CFSR es un enchufe del elastómero que previene la salida del aire del rio abajo a la atmósfera durante la operación normal, de tal modo conservando el aire de la planta.

Airset de corrimiento elegante

En algunos casos, se desea para agotar la presión rio abajo si la presión de entrada se pierde o cae debajo del setpoint del regulador. Por ejemplo, si el regulador está instalado en el equipo que no tiene ninguna demanda del flujo sino se espera a veces a la expulsión en la pérdida de presión de entrada. Los tipos 67CFR y 67CFSR se pueden pedir con la opción de corrimiento elegante que incluye una válvula de control interna para este uso. Durante la operación, si se pierde la presión de entrada, o disminuciones debajo del setpoint del regulador, la presión rio abajo detrás fluirá contra la corriente a través de la válvula del regulador y de control. Esta opción elimina la necesidad de un corrimiento fijo río abajo desde el regulador, de tal modo conservando el aire de la planta.

Protección de sobrepresión

Los reguladores del filtro de la serie 67C tienen grados máximos de la presión del mercado que sean más bajos que sus grados máximos de la presión de entrada. Una presión que alivia o la presión que limita el dispositivo es necesaria si la presión de entrada puede exceder el grado máximo de la presión del mercado.

Los tipos 67CR, 67CSR, 67CFR, y 67CFSR tienen una válvula de descarga interna de la capacidad baja para la salida de menor importancia del asiento solamente. La otra protección de sobrepresión debe ser proporcionada si la presión de entrada máxima puede exceder el grado máximo de la presión del equipo rio abajo o excede el grado máximo de la presión del mercado del regulador.
