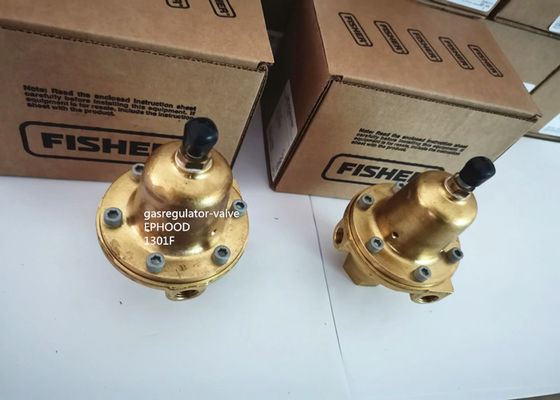

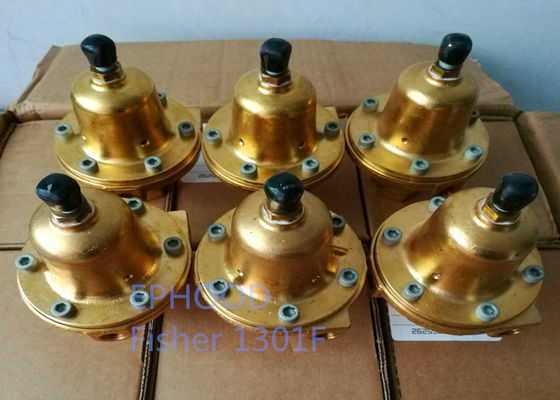

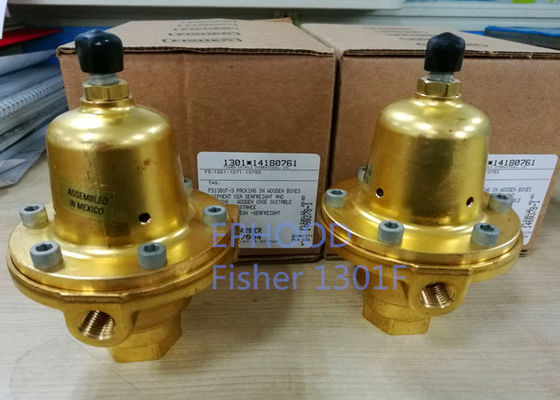

alta exactitud de 6000psi Fisher Controls Propane Regulator 1301F para la compresión

Regulador del gas de la alta presión de Brass Body Material del modelo de Fisher 1301F-2

Uno mismo-se actúan los reguladores 1301F y 1301G de los tipos, los reguladores de alta presión, que pueden

utilícese donde el gas de alta presión se debe reducir para el uso como presión experimental de la fuente en piloto-actuado

reguladores o como presión cargada en reguladores presión-cargados. Reguladores 1301F y 1301G de los tipos

se puede también utilizar en muchos otros usos como reguladores la reducción de alta presión para los diversos gases.

La confiabilidad probada y la regulación exacta del tipo regulador de alta presión de 1301F lo hace ideal

para los usos de alta presión numerosos del descenso. Este regulador multiusos se puede utilizar como fuente experimental

o reguladores del presión-cargamento donde el medio de funcionamiento de alta presión se debe reducir para uso del gas

pilotos del regulador o reguladores presión-cargados. Su diseño rugoso ofrece la flexibilidad para una amplia variedad de usos.

Configuraciones disponibles
Tipo 1301F: regulador de reducción de alta presión Directo-actuado para las presiones de entrada hasta barra 6000 psig/414

y gamas de presión del mercado de 10 a 225 psig/0,69 a barra 15,5

Estilo del tamaño de cuerpo y de la conexión de extremo
1/4-inch FNPT

Presión de entrada máxima
barra 6000 psig/414

Gamas de presión del mercado


Presión máxima del mercado de la emergencia
Tipo 1301F: barra 250 psig/17,2

Registro de la presión
Interno

Capacidades de la temperatura
-20 ° a 180°F/a -29° a 82°C

ApplicationCompression, instalaciones y utilidades de proceso, aire de la planta, control de presión, manantial

Puede ser utilizado para el gas natural, el gas de petróleo licuado, el gas de Nirogen, el aire y otros gases.

Teoría de operación

Directo-se actúan los reguladores de 1301 series. La presión rio abajo se registra internamente a través

el cuerpo al superficie inferior del diafragma. Cuando la presión rio abajo está en o por encima de presión determinada,

el disco se sostiene contra el orificio y hay ningún atraviesa el regulador. Cuando la demanda aumenta,

la presión rio abajo disminuye levemente permitiendo que la primavera del regulador extienda, moviendo el yugo y

montaje del disco abajo y lejos del orificio. Esto permite atraviesa el cuerpo al sistema rio abajo.

Mientras que la presión rio abajo alcanza su setpoint, comienza a superar la fuerza de la primavera, que es detectada por

diafragma, levantando el yugo y el montaje del disco cerca de su orificio, flujo de restricción a través del regulador.

Protección de sobrepresión

Los reguladores de 1301 series tienen un grado de la presión del mercado más bajo que su grado de la presión de entrada. Si entrada real

la presión puede exceder el grado de la presión del mercado, protección de sobrepresión del mercado es necesaria. Sin embargo, overpressuring

cualquier porción de los reguladores más allá

los límites en la sección de especificaciones pueden causar salida, daño a las piezas del regulador, o los daños corporales debido a estallar de

presión-contener piezas.

Algún tipo de protección de sobrepresión externa debe ser proporcionada si la presión de entrada es bastante alta dañar

equipo rio abajo. Los métodos comunes de protección de sobrepresión externa incluyen las válvulas de descarga, supervisando reguladores,

dispositivos de cierre, y regulación de la serie.

Si el regulador se expone a una condición de la sobrepresión, debe ser examinado para cualquier daño que pudo haber ocurrido.

La operación del regulador debajo de estos límites no impide la posibilidad del daño de fuentes externas o de la ruina en la tubería.

Inicio

Con la instalación terminó y equipo rio abajo ajustado, para abrir lentamente las válvulas por aguas arriba y rio abajo del bloque

mientras que usa los indicadores de presión para supervisar la presión.

Si el ajuste es necesario, afloje la tuerca de fijación (la llave 18, cuadros 3 y 4), y da vuelta al tornillo de reglaje (llave 15, cuadros 3

y 4) a la derecha aumentar la presión determinada o a la izquierda disminuir la presión determinada. Presión del monitor con

indicadores durante el ajuste. Cuando el ajuste es completo, apriete la tuerca de fijación. Si el mercado deseado

la presión no está dentro de la gama de la primavera del regulador, instala una primavera con una gama deseada

según la sección del mantenimiento.
