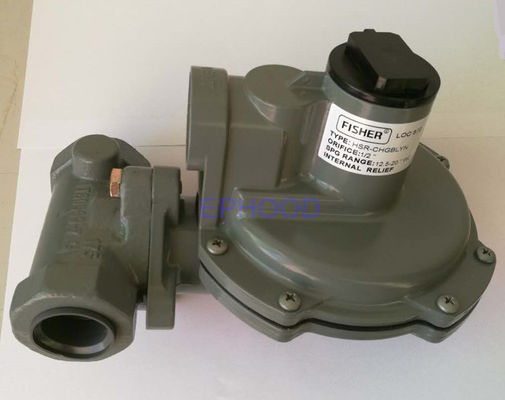

Name: HSR-CHGBLYN Fisher Propane Valves Cast Iron con el cuerpo del globo del NPT de 1 pulgada
Brand: Fisher
SKU: HSR-CHGBLYN
Rating: 5 (186 reviews)

Inicio Productos Fisher Gas Regulator

HSR-CHGBLYN Fisher Propane Valves Cast Iron con el cuerpo del globo del NPT de 1 pulgada

Datos del producto:

Lugar de origen:	Montado en China
Nombre de la marca:	Fisher
Número de modelo:	HSR-CHGBLYN

Pago y Envío Términos:

Cantidad de orden mínima:	Negociación
Precio:	Negotiation
Detalles de empaquetado:	1set lleno en un cartón, cada tamaño del cartón es los 2215.515.5cm, 2.2kg cada uno.
Tiempo de entrega:	3-8 días laborables
Condiciones de pago:	T/T, Western Union, MoneyGram
Capacidad de la fuente:	1000sets cada mes

Contacto

Descripción detallada del producto

Nombre:	Regulador del gas de la presión de HSR	Extremo Connetion:	1" NPT
Presión de entrada máxima:	8.6Bar	Gama de la primavera:	12,5 a 20" W.C (31 a 50 mbar)
Tamaño del orificio:	el 1/2”	Material del cuerpo:	Arrabio
Alta luz:	válvula del regulador del pescador , válvula de control de flujo del pescador

2do regulador HSR-CHGBLYN del gas de la presión de la etapa de Fisher Brand

El tipo HSR directo-actuó, los reguladores manorreductores por resorte proporciona control en los usos residenciales, comerciales, e industriales para los gases de petróleo naturales, manufacturados, o licuados. Alivio interno a través de las ayudas del diafragma minimizar la sobrepresión. Cualquier presión del mercado sobre el punto de la principio-a-descarga de la primavera no ajustable de la válvula de descarga mueve el diafragma del asiento de la válvula de descarga, permitiendo la superpresión de expresar. Los reguladores resuelven ANSI B109.4/CGA 6,18.

Características
Cuerpos del ángulo
Cuerpos del globo
Alta capacidad
Diseño compacto
Alivio interno de la alta capacidad
Cumple o excede requisitos del ANSI B109.4/de CGA 6,18
Exactitud fija del factor/PFM

Estilos del tamaño de cuerpo y de la conexión de extremo
1 x de 1 pulgada, cuerpo del globo del NPT

Presión de entrada permisible
Emergencia: barra 150 psig/10,3
Presión de funcionamiento máxima: barra 125 psig/8,6

Presión permisible del mercado
Emergencia (el encajonar): barra 25 psig/1,7
La presión de funcionamiento máxima para evitar piezas internas daña: diferencial de 3 PSI/0,21 barras sobre el ajuste de la presión del mercado

Presión del mercado
12,5 a 20 pulgadas de w.c. (31 a 50 mbar)

Gamas de presión del mercado de regulador de presión del pescador HSR

4 a 6 pulgadas de w.c. (10 a 15 mbar)

6 a 8 pulgadas de w.c. (15 a 20 mbar)

8 a 10 pulgadas de w.c. (20 a 25 mbar

10 a 12,5 pulgadas de w.c. (25 a 31mbar)

12,5 a 20 pulgadas de w.c. (31 a 50 mbar)

20 a 35 pulgadas de w.c. (50 a 87 mbar)

1,25 a 2,2 barras del psig (0,09 a 0,15)

Registro de la presión
Interno

Capacidades de la temperatura
-20 a 160°F/-29 a 71°C

HSR-CHGBLYN Fisher Propane Valves Cast Iron con el cuerpo del globo del NPT de 1 pulgada 0

Presión de entrada de funcionamiento del máximo del cuadro 1.

TAMAÑO DEL ORIFICIO		CG ABIERTO DE PAR EN PAR	PRESIÓN DE ENTRADA DE FUNCIONAMIENTO MÁXIMA PARA OBTENER
			BUEN FUNCIONAMIENTO DE REGULACIÓN
Pulgada	milímetro	PARA EL APRESTO DEL ALIVIO	psig	barra
1/8	3,2	12,5	125	8,6
3/16	4,8	28,2	100	6,9
1/4	6,4	50	60	4,1
3/8	9,5	105	30	2,1
el 1/2	13	185	20	1,4

Gamas de presión del mercado del cuadro 2.

GAMA DE PRESIÓN DEL MERCADO	PRIMAVERA	DIÁMETRO DE ALAMBRE DE PRIMAVERA		LONGITUD LIBRE DE LA PRIMAVERA
	COLOR	Pulgada	milímetro	Pulgada	milímetro
4 a 6" w.c. /10 a 15 mbar	Naranja	0,062	1,57	3,40	86,4
6 a 8" w.c. /15 a 20 mbar	Amarillo	0,067	1,70	3,61	91,4
8 a 10" w.c. /20 a 25 mbar	Negro	0,067	1,70	3,71	94,0
10 a 12,5” w.c. /25 a 31 mbar	Plata	0,072	1,83	4,10	104
12,5 a 20" w.c. /31 a 50 mbar	Gris	0,080	2,03	3,60	91,4
20 a 35" w.c. /50 a 87 mbar	Rosa	0,093	2,36	3,52	88,9
1,25 a 2,2 barras del psig/0,09 a 0,15	Azul claro	0,105	2,67	3,66	94,0

Funcionamiento del alivio del cuadro 3.

TAMAÑO DEL ORIFICIO		PRESIÓN DE ENTRADA MÁXIMA PERMITIDA SI PRESIÓN DEL MERCADO
		SE SOSTIENE EN O POR DEBAJO de 2 psig/140 mbar
Pulgada	milímetro	psig	barra
1/8	3,2	125	8,6
3/16	4,8	65	4,5
1/4	6,4	30	2,1
3/8	9,5	10	0,69
el 1/2	13	7	0,48
1. La prueba de funcionamiento del alivio está de acuerdo con ANSI B109.4 y CGA 6,18, con el sistema del regulador en 7 pulgadas de w.c. /17 mbar, acoplamiento del tronco desconectaron, y expresaron directamente a la atmósfera usando el 3/4 o al respiradero milímetros de 1 pulgada/de los 19 o 25.
