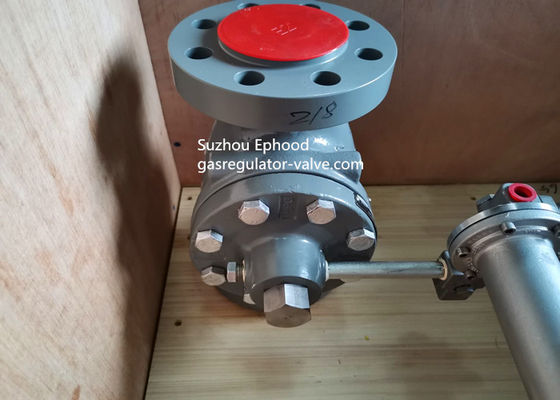

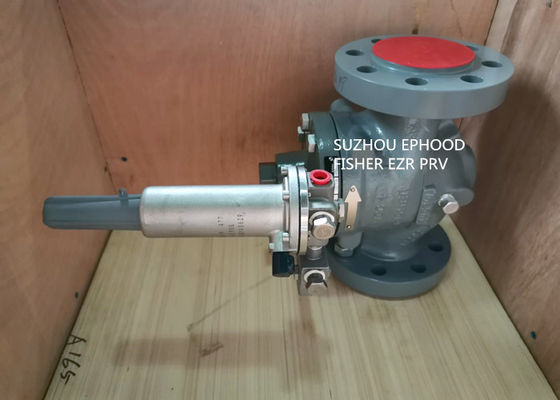

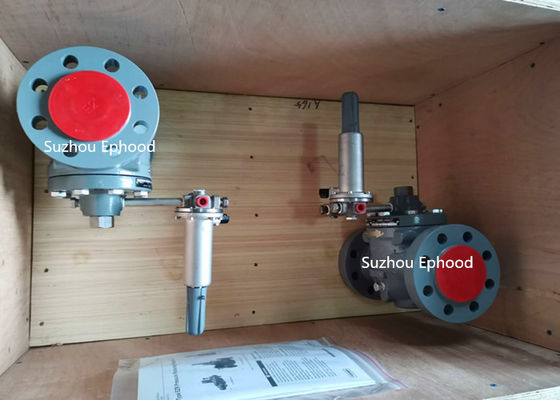

Regulador de reducción de presión de la serie Emerson Fisher EZR
Regulador de gas Fisher de alta velocidad de flujo / regulador de reducción de presión con piloto 161EB
Tipo EZR operado por piloto, regulador de reducción de presión diseñado para proporcionar un funcionamiento preciso, suave, silencioso, cierre ajustado y larga vida útil, incluso en servicio sucio.La serie EZR puede instalarse en diversas aplicaciones, como sistemas de transmisión/distribución de gas natural, las instalaciones industriales y comerciales.El tipo EZROSX está disponible con un dispositivo de cierre automático que proporciona protección contra sobrepresión y/o protección bajo presión al desconectar por completo el flujo de gas al sistema aguas abajo.
Características
*El tapón de metal está diseñado para desviar partículas y desechos del diafragma, proporcionando un cierre superior y aumentando el tiempo entre los intervalos de mantenimiento.
*Protección de escombros La revolucionaria trayectoria de flujo de la jaula de la serie EZR minimiza el daño de los escombros, mientras que el filtro de entrada de acero inoxidable evita que las partículas grandes dañen el diafragma.
* Larga vida útil El diseño de dipahragma probado en el campo incorpora tela en capas, un borde de perla elevado y forma moldeada para aumentar la resistencia, durabilidad y vida útil
* Alta Capacidad La trayectoria de flujo de la serie EZR produce la mejor capacidad de su clase combinada con el funcionamiento más silencioso.Los productos FisherTM están probados en laboratorio, por lo que se puede utilizar con confianza el 100% de la capacidad de flujo publicada.
*Indicador de desplazamiento Simplifica la inspección en servicio y la solución de problemas del sistema
*Alta precisión Varios rangos de presión de salida y bandas proporcionales estrechas ofrecidas por los pilotos de la serie 161EB, la serie 161AY y el tipo PRX/120 proporcionan al EZR una serie de control estrecho y preciso.
*Slamshut integrado Tipo EZR-OSX Slam-shut interrumpe el servicio de gas durante una condición de sobrepresión o de subpresión.
Especificaciones
Configuraciones disponibles
Véase el cuadro 1.
Tamaños del cuerpo, material, conexión de extremos y presión nominal
Véase el cuadro 2
Pressiones máximas de entrada:Emergencia: 175 psig / 12,1 bar, funcionamiento: véase el cuadro 3.
Presión máxima de salida:
Emergencia (Casing): 15 psig / 1,0 bar;Para evitar daños en las partes internas: 3 psig / 0,21 bar, diferencial por encima del ajuste de presión de salida
Intervalos de presión de salida
Regulador: 3,5 pulgadas de corriente hasta 10 psig / 9 mbar hasta 0,69 bar Véase el cuadro 4
Rendimiento de alivio interno
Capacidades de temperatura:-20 a 150 ° F / -29 a 66 ° C
Conexión de ventilación de la caja de resorte
Relieves internos: 1 TNP
Relieve de alta capacidad: 2-1/2 NPT
Conexión de registro externa3/4 PNP
Tamaños principales del cuerpo de la válvula, estilos de conexión de extremo, presión máxima de soporte
| Las medidas de las válvulas principales |
El material |
Los tipos de conexión |
Presión |
| El TNP |
DN |
| "Un" por uno, "dos" por uno, "dos" por dos |
25 por 25, 50 por 25, 50 por 50 |
Acero del CMI |
Se aplicará el procedimiento siguiente: |
20BAR |
| Se aplicará el procedimiento siguiente: |
52BAR |
| Se aplicará el procedimiento siguiente: |
103BAR |
Intervalos de presión de salida y bandas proporcionales típicas
| El tipo |
Rango de presión de salida |
Banda proporcional |
| El psi. |
Barras |
El psi. |
Barras |
161AY o
161AYM |
6 a 15 pulgadas de baño
0.5 a uno.2
1.2 a 2.5
2.5 a 4.5
4.5 a 7 |
de 15 a 37 mbar
0.03 a 0.08
0.08 a 0.17
0.17 a 0.31
0.31 a 0.48 |
Un baño de 1 pulgada.
Un baño de 1 pulgada.
0.5
0.5
0.5 |
3 mbar ((2)
3 mbar ((2)
0.03(2)
0.03(2)
0.03(2) |
161EB o
Se trata de: |
Entre 5 y 15
Entre 10 y 40
Entre 30 y 75
de 70 a 140
Entre 130 y 200
De 200 a 350 |
0.35 a uno.0
0.69 a dos.8
2.1 a 5.2
4.8 a 10
9 a 14 años
14 a 24 años |
0.5
0.5
0.6
1.3
1.5
3 |
0.03(2)
0.03(2)
0.04(2)
0.09(2)
0.10(2)
0.21(2) |
| 161EB |
Entre 30 y 300 |
2.1 a 20.7 |
6 |
0.41 |
