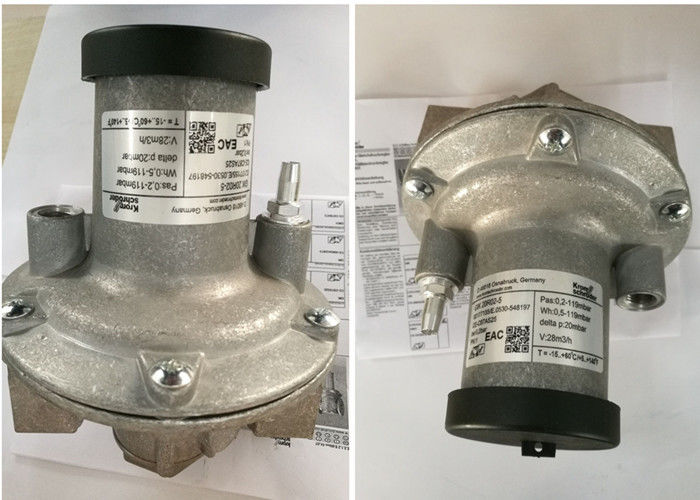

Regulador GIK40R02-5 del ratio de Krom Schroder

Regulador de relación Krom Schroder Marca GIK20R02-5

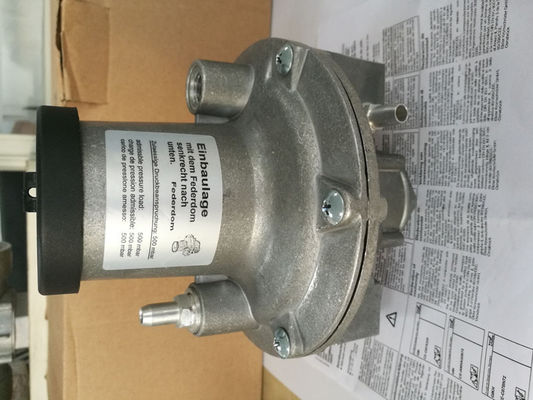

Válvula reguladora de presión de gas de la marca Krom Schroder 200 mbar Presión máxima de funcionamiento GIK20R02-5

El regulador de relación Krom Schroder tiene estos modelos que se pueden proporcionar: GIK20R02-5; GIK25R02-5; GIK40R02-5; GIK50R02-5

Aplicación
Los reguladores de relación gas/aire GIK y GI sirven para mantener una relación aire-gas constante y para regular la presión del gas aguas arriba de los quemadores de gas en instalaciones sin aire de combustión precalentado. GIK y GI para control modulante, GIK..B con derivación para control alto/bajo/apagado. Regulación de presión cero con kit de conversión.

Función

El regulador de relación gas/aire se activa por la presión de la línea de aire de combustión. Regula la presión de salida de gas en la proporción 1:1 a la presión de control de aire. La capacidad del quemador se varía con la ayuda de la válvula de control de aire.
Las fluctuaciones de presión del horno tienen el mismo efecto en el caudal de gas y aire, lo que significa que la mezcla de gas y aire no cambia. El caudal bajo se puede ajustar ajustando el resorte del regulador.
En el caso del control alto/bajo (GIK..B), el resorte debe estar completamente relajado. El caudal mínimo fluye solo a través de la derivación. El ajuste en fuego alto se realiza a través de orificios o válvulas en el quemador.

Datos técnicos
GIK, GI
Tipo de gas: Gas natural, gas de ciudad, GLP (gaseoso), metano producido biológicamente, GIK..L, GI..L solo para aire.
Presión máxima de entrada: 3 psig (200 mbar).

Presión de control del aire de combustión: 0,2 a 48 "WC (0,5 a 120 mbar).
Presión de salida: 0,08 a 47,5 "WC (0,2 a 119 mbar).
Presión diferencial entre la presión de entrada pe y la presión de salida pa: máx. 40 "WC (100 mbar).
Relación de transmisión: 1:1.
Diámetro de derivación GIK..B: GIK 15–25: estándar 0,06 pulgadas (1,5 mm), posible hasta 0,157 pulgadas (4 mm)
GIK 40–50: estándar 0,197 pulgadas (5 mm),
posible hasta 0,354 pulgadas (9 mm).
Rango de ajuste a caudal mínimo: -1,2 a +1,2 ”WC (-3 a +3 mbar).

GIK
Conexión: Rosca NPT.
Conexión para línea de control: 1/4 NPT.
Carcasa: Aluminio.
Diafragmas: Perbunan.
Asiento de la válvula: Aluminio.
Disco de la válvula: Plástico.
Sello del disco de la válvula: Perbunan.
Tornillo de derivación: Latón.
Temperatura ambiente:
-4 a +158°F (-20 a +70°C).
