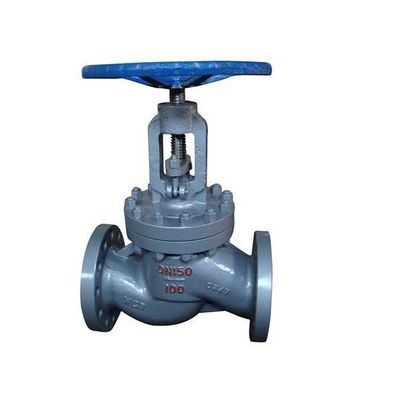

Válvula de globo roscada conexión de acero inoxidable de acero del reborde de válvula de globo de carbono de J41H

Datos del producto:

Lugar de origen:	China
Nombre de la marca:	SUFA
Certificación:	(DNV)ISO9001,(DNV)ISO14001,CE0035
Número de modelo:	J41H

Pago y Envío Términos:

Cantidad de orden mínima:	1 sistema
Precio:	USD 50~500/set
Detalles de empaquetado:	Caja de madera, caja de la madera contrachapada, caja del cartón, plataforma
Tiempo de entrega:	en el plazo de 8-12 días laborables tras el recibo del pago
Condiciones de pago:	T/T, Western Union, MoneyGram, L/C
Capacidad de la fuente:	500 sistemas/mes

Contacto

Descripción detallada del producto

Tamaño:	DN10-DN200	PRSSURE:	PN1.6~16MPa
temperatura:	-29~570℃	Material del cuerpo:	WCB
Medios aplicables::	agua, aceite, vapor y otros medios anticorrosivos
Resaltar:	válvula de globo roscada , válvula de globo ensanchada de acero inoxidable

Uso del producto

Aplicable a Class1500-29 ~ ~ 3500 libras, ℃ de trabajo de la temperatura 570 bajo diversas condiciones de trabajo tales como petróleo, industria química, tubería de la central eléctrica cortar o conectar medio. Medio aplicable: el agua, el aceite, el vapor y el otro medio anticorrosivo.

ESPECIFICACIÓN PRINCIPAL

Parametrización para la optimización del tratamiento principal modelo PN16~PN160 de J41H de la válvula de globo de acero
modelo		PN		MPa de la presión de funcionamiento		℃ de la temperatura		Medio aplicable
J41H-16C~160C		16~160		1.6~16.0		≤425		agua, aceite, vapor
Material componente del producto Material de acero modelo de las piezas de la válvula de globo PN16~PN160 de J41H
Modelo	material
	CUERPO Y CAPO		tronco		Cara de aislamiento		Embalaje
J41H-16C~160C	WCB		Acero inoxidable del cromo		Aleaciones bajas emergentes del hierro		Amianto, grafito, grafito flexible, PTEF

Válvula de globo roscada conexión de acero inoxidable de acero del reborde de válvula de globo de carbono de J41H 0

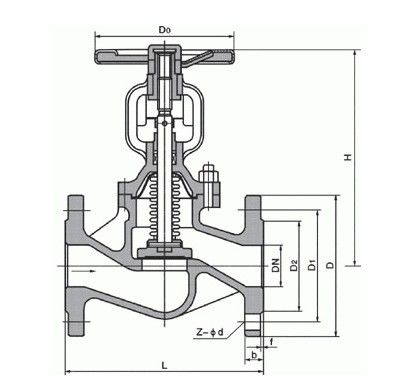

Forma del producto de la válvula de globo de J41H PN16 y tamaño de acero de la estructura (milímetros)
DN	L	D	D1	D2	b	z×ød	H	D0	weight/KG
10	130	90	60	40	14	4×ø14	198	120	5
15	130	95	65	45	14	4×ø14	200	120	5,5
20	150	105	75	55	14	4×ø14	243	140	7,3
25	160	115	85	65	14	4×ø14	253	160	8
32	180	135	100	78	15	4×ø18	280	160	12
40	200	145	110	85	16	4×ø18	312	200	16
50	230	160	125	100	16	4×ø18	321	200	16
65	290	180	145	120	18	4×ø18	325	240	22
80	310	195	160	135	20	4×ø18	355	240	31
100	350	215	180	155	20	4×ø18	415	280	45
125	400	245	210	185	22	4×ø18	460	320	80
150	480	280	240	210	24	8×ø23	510	360	97
200	600	335	295	265	26	12×ø23	590	360	169

Forma del producto de la válvula de globo de J41H PN25 y tamaño de acero de la estructura (milímetros)
DN	L	D	D1	D2	b	z×ød	H	D0	weight/KG
10	130	90	60	40	16	4×ø14	198	120	4,9
15	130	95	65	45	16	4×ø14	233	120	5,5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	7,5
32	180	135	100	78	18	4×ø18	302	180	8,5
40	200	145	110	85	18	4×ø18	355	200	12,5
50	230	160	125	100	20	4×ø18	362	240	16
65	290	180	145	120	22	8×ø18	325	280	25
80	310	195	160	135	22	8×ø18	369	280	30
100	350	230	190	165	24	8×ø23	370	300	35
125	400	270	220	188	28	8×ø18	558	400	89
150	480	300	250	218	30	8×ø23	611	400	98
200	600	360	310	278	34	12×ø25	721	400	170

Forma del producto de la válvula de globo de J41H PN40 y tamaño de acero de la estructura (milímetros)
DN	L	D	D1	D2	b	z×ød	H	D0	weight/KG
10	130	90	60	40	16	4×ø14	198	120	4,5
15	130	95	65	45	16	4×ø14	233	120	5
20	150	105	75	55	16	4×ø14	275	140	7
25	160	115	85	65	16	4×ø14	285	160	9
32	180	135	100	78	18	4×ø18	302	160	12
40	200	145	110	85	18	4×ø18	355	200	17
50	230	160	125	100	20	4×ø18	373	240	24
65	290	180	145	120	22	8×ø18	408	280	33
80	310	195	160	135	22	8×ø18	436	320	44
100	350	230	190	160	24	8×ø23	480	360	60
125	400	270	220	188	28	8×ø25	558	400	89
150	480	300	250	218	30	8×ø25	611	400	130

【

Forma del producto de la válvula de globo de J41H PN63 y tamaño de acero de la estructura (milímetros)
DN	L	D	D1	D2	b	z×ød	H	D0	weight/KG
15	170	105	75	55	18	4×ø14	148	100	5
20	190	125	90	68	20	4×ø18	150	100	6
25	210	135	100	78	22	4×ø18	175	120	8
32	230	150	110	82	24	4×ø23	200	140	11
40	260	165	125	95	24	4×ø23	231	160	14
50	300	175	135	105	26	4×ø23	262	180	18
65	340	200	160	130	28	8×ø23	450	320	48
80	380	210	170	140	30	8×ø23	485	360	56
100	430	250	200	168	30	8×ø25	537	400	75
150	550	340	280	240	38	8×ø34	646	450	175

Forma del producto de la válvula de globo de J41H PN100 y tamaño de acero de la estructura (milímetros)
DN	L	D	D1	D2	b	z×ød	H	D0	weight/KG
10	170	100	70	50	20	4×ø14	-	100	5,7
15	170	105	75	55	20	4×ø14	195	120	10
20	190	125	90	68	22	4×ø18	228	120	13,5
25	210	135	100	78	24	4×ø18	250	160	14
32	230	150	110	82	24	4×ø23	326	200	14,3
40	260	165	125	95	26	4×ø23	359	240	29,5
50	300	195	145	112	28	4×ø25	414	280	48,5
65	340	220	170	138	32	8×ø25	434	320	65
80	380	230	180	148	34	8×ø25	547	400	92
100	430	265	210	172	38	8×ø30	621	450	107
125	500	310	250	210	42	8×ø34	-	-	-
150	550	350	290	250	46	12×ø34	840	-	310
200	650	430	360	312	54	12×ø41	925	-	590
250	775	500	430	382	60	12×ø41	1015	-	850
300	900	585	500	442	70	12×ø48	1200	-	1040

Forma del producto de la válvula de globo de J41H PN160 y tamaño de acero de la estructura (milímetros)
DN	L	D	D1	D2	b	z×ød	H	D0	weight/KG
15	170	110	75	52	24	4×ø18	148	156	4,64
20	190	130	90	62	26	4×ø23	156	161	7,42
25	210	140	100	72	28	4×ø23	175	187	10,1
32	230	165	115	85	30	4×ø25	200	214	12,3
40	260	175	125	92	32	4×ø27	231	252	15,2
50	300	215	165	132	36	8×ø25	262	291	29,7
