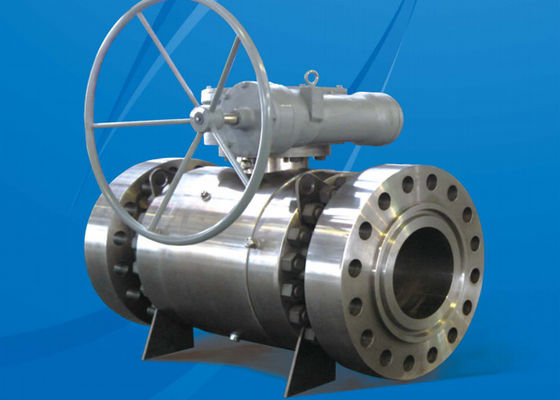

Presión de conexión de la brida Clase600 Trunnion montado válvula de bola gusano caja de engranajes de bisel Diseño antistático a prueba de fuego

Característica de las válvulas de bolas montadas en trunnion: una línea completa de productos con válvulas de 2 a 42"

Clasificaciones ANSI 150LB - 2500LB, de acero forjado con tornillo o cuerpo totalmente soldado, trunnion de acoplamiento cerrado

diseño de bloques para torques de funcionamiento bajos, característica de sellador de asiento secundario. Las válvulas API-6D se

Se ofrecen con asientos autolevantados o con doble sellado de pistón opcional.

Cada válvula cumple con los requisitos de API-6D, API 6FA y Nace.

las extensiones, los actuadores, los cachorros de tuberías y los recubrimientos especializados.

Características del diseño

Las válvulas de bolas montadas en trunnion cumplen todos los requisitos de la API 6D y de los demás códigos de diseño.

El espesor mínimo de la pared se ajusta a la norma ASME B16.34Las válvulas se suministran generalmente con palanca, caja de cambios,

actuador o eje desnudo a petición del cliente

1. El diseño de la plataforma ISO5211 se adopta para facilitar la instalación del actuador
2. Función doble de bloqueo y sangrado
3. Diseño del tallo antiexplosivo
4. El orificio de equilibrio de presión se proporciona en la bola de acero
5. El cuerpo está provisto de un dispositivo para limpiar la cavidad de la válvula
6. Función de alivio automático de la presión
7. Diseño a prueba de fuego y antistático
8. Sistema de inyección de sellador para el sellador de emergencia
9. Los modos de conducción múltiples facilitan la realización del control automático
10. Silla de sellado de tallo confiable y torque de funcionamiento bajo.

Estándar

Estándar de diseño y fabricación:API 608, API 6D, ASME B16.34,
Las condiciones de las pruebas de ensayo se especifican en el anexo I del presente Reglamento.
El tamaño de la conexión de la brida:ASME B16.5, según la norma ASME B16.47, DIN 2543 2550, ASME B16.25
El tamaño de la soldadura de trasero:ASME B16.25.
Prueba e inspección: API 6D, API 598

Lista de piezas de material estándar
