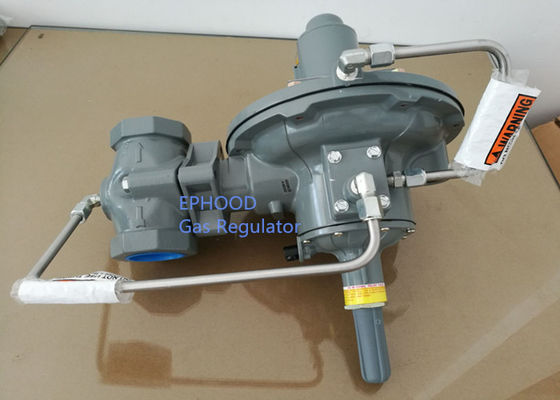

Sistemas 299H del fuego y de gas de Fisher Gas Pressure Regulator For del americano de la larga vida


Regulador manorreductor de la serie de Emerson American Fisher Model 299H


Los reguladores manorreductores de la serie de Fisher 299H proporcionan una capacidad amplia para las gamas y las capacidades controladas de presión en una amplia variedad de usos de la distribución, industriales y comerciales. El regulador de la serie de Fisher 299H tiene un piloto montado integralmente a la cubierta del actuador. Los reguladores de la serie de Fisher 299H pueden manejar presiones de entrada hasta la barra 175 PSI/12,1 dependiendo de tamaño del orificio.

Construcciones disponibles
Tipo 299H: regulador manorreductor Piloto-actuado con un piloto montado integralmente a la cubierta del actuador.

Único ningún sistema de corrimiento del monitor
Control de presión de gran capacidad
Fácil mantener
Construcción rugosa

Características

• Acuerdo en Tamaño-pequeño sobre debido al piloto incorporado y el registro interno.
• Único ninguna disposición Sistema-flexible del sistema del trabajador del monitor de corrimiento/del monitor que permite para que el corrimiento sea instalado tubos a la tubería intermedia que elimina así el corrimiento rio abajo que reduce el gas perdido e inexplicable. Otra ventaja de esta configuración es que la presión de la cárcel del sistema es la del trabajador en vez del monitor.
• No una adaptación del Regulador-nuevo diseño existente de casos integrados y de puertos internos del registro.
• Gran variedad de sistemas de distribución Uso-naturales del gas, suministro de gas a las calderas industriales, hornos, hornos, mezcladores, servicio aéreo de la planta.
• Exactitud-guarda presiones de entrada constantes al equipo rio abajo exactamente controlando presiones de sistema de distribución a los flujos extensamente diversos y las presiones de la fuente para la eficacia máxima y la mejor operación, o eliminando la necesidad de presión-compensar los metros llevando a cabo una presión constante a la entrada del metro.
• El diafragma de gran capacidad del Control-actuador de la presión responde rápidamente al cambio de la presión rio abajo, causando la corrección inmediata en la posición principal de la válvula. El piloto responde simultáneamente y controla la colocación final de la válvula principal. Esta acción permite por completo viaje principal de la válvula, dando por resultado una capacidad más alta que podría ser obtenido sin un regulador experimental externo.
• Rugoso Construcción-con una conexión de perno dos del regulador al cuerpo y a ningún anillo de la unión, los reguladores de la serie 299H se diseñan para una vida de servicio más larga con requisitos de mantenimiento mínimos.

Presión de entrada de funcionamiento máxima por tamaño del orificio
1/4 x 3/8 pulgada/6,4 x 9,5 milímetros: barra 175 psig/12,1
3/8 pulgada/9,5 milímetros: barra 175 psig/12,1
pulgada/13 milímetros del 1/2: barra 175 psig/12,1
3/4 pulgada/19 milímetros: barra 150 psig/10,3
7/8 pulgada/22 milímetros: barra 125 psig/8,6
1 pulgada/25 milímetros: barra 100 psig/6,9
1-3/16 pulgada/30 milímetros: barra 80 psig/5,5

Presión máxima del mercado (cubierta)
barra 66 psig/4,5

Presión diferenciada mínima para el movimiento completo
1,5 psid/0,10 barras

Gamas de presión del mercado
6-16 pulgada W.C/0.41-1.1bar

Registro de la presión
Registro externo

Capacidades de la temperatura
-20 a 150°F/-29 a 66°C

Peso del cartón que embala/peso/volumen
53*52*35cm/13.5kg/21 kilogramos
