Equipo Co., Ltd. de la automatización de Suzhou Ephood
Regulador del gas, transmisor de presión, válvula del agua de SUFA
 |
| Lugar de origen: | China |
| Nombre de la marca: | SUFA |
| Certificación: | (DNV)ISO9001,(DNV)ISO14001,CE0035 |
| Número de modelo: | HQ14X, H42X, H41X, H44X |
| Cantidad de orden mínima: | 1 sistema |
|---|---|
| Precio: | USD 50~500/set |
| Detalles de empaquetado: | Caja de madera, caja de la madera contrachapada, caja del cartón, plataforma |
| Tiempo de entrega: | en el plazo de 8-12 días laborables tras el recibo del pago |
| Condiciones de pago: | T/T, Western Union, MoneyGram, L/C |
| Capacidad de la fuente: | 500 sistemas/mes |
| Tamaño: | DN 40~DN 800 | Presión: | PN10/PN16 |
|---|---|---|---|
| Cara a cara: | EN558-1 | Conexión del reborde:: | EN1092 PN10/16 |
| Alta luz: | válvula de control accionada eléctricamente,vávula de bola actuada eléctrica,DN300 motorizó la válvula de puerta |
||

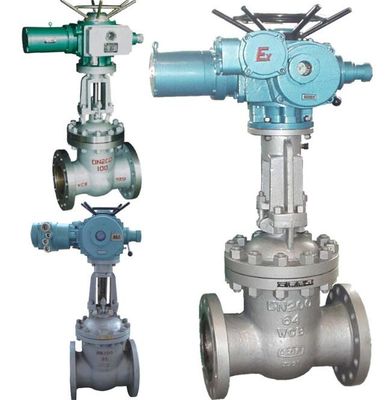

DN300 válvula de puerta motorizada estándar automática de 12 pulgadas con el actuador eléctrico
Eléctrica, la conexión del reborde, sola puerta rígida cuneiforme abierta, material de la superficie de lacre del asiento es la presión de acero, nominal inoxidable PN26, cuerpo de válvula que el material es válvula de puerta de acero echada
Requisito técnico
1. Diseño y. fabricación: GB/T12234
2. Cara a cara: CB/T12221
3. Extremos ensanchados: JB/T 79-94
4.Testing y comprobación: GB/T13927
| NO. | Nombre | Material | NO. | Nombre | Material |
| 1 | cuerpo | WCB | 9 | Embalaje | Grafito |
| 2 | Seat | STL | 10 | Perno | 45 |
| 3 | Cuña | WCB+STL | 11 | Tuerca hexagonal | 35 |
| 4 | Tronco | 2Cr13 | 12 | Glándula | WCB |
| 5 | Perno prisionero | 35 | 13 | Yugo | WCB |
| 6 | Tuerca hexagonal | 45 | 14 | Transporte | |
| 7 | Junta | 304+Graphite | 15 | Nuez del tronco | ZQAL9-4 |
| 8 | Capo | WCB | 16 | Actuador eléctrico | Componentes |
Especificación técnica
PN (MPa) |
DN (milímetro) |
Valor estándar | valor de referencia | Código eléctrico del actuador | ||||||||||
| L | D | D1 | D2 | b | f | Z-φd | L1 | H | peso (kilogramos) | |||||
| 1,6 | 50 | 250 | 160 | 125 | 100 | 16 | 3 | 4-φ18 | 590 | 678 | 90 | DZWl0A | ||
| 65 | 265 | 180 | 145 | 120 | 18 | 3 | 4-φ18 | 590 | 693 | 96 | DZWl5A | |||
| 80 | 280 | 195 | 160 | 135 | 20 | 3 | 8-φ18 | 590 | 755 | 108 | DZW20A | |||
| 100 | 300 | 215 | 180 | 155 | 20 | 3 | 8-φ18 | 590 | 820 | 126 | DZW20A | |||
| 150 | 350 | 280 | 240 | 210 | 24 | 3 | 8-φ23 | 590 | 994 | 199 | DZW20A | |||
| 200 | 400 | 335 | 295 | 265 | 26 | 3 | 12-φ23 | 590 | 1138 | 254 | DZW30A | |||
| 250 | 450 | 405 | 355 | 320 | 30 | 3 | 12-φ25 | 810 | 1409 | 310 | DZW45A | |||
| 300 | 500 | 460 | 410 | 375 | 30 | 4 | 12-φ25 | 810 | 1588 | 391 | DZW60 | |||
| 350 | 550 | 520 | 470 | 435 | 34 | 4 | 16-φ25 | 830 | 1755 | 729 | DZW90 | |||
| 400 | 600 | 580 | 525 | 485 | 36 | 4 | 16-φ30 | 830 | 1902 | 992 | DZWl20 | |||
| 450 | 650 | 640 | 585 | 545 | 40 | 4 | 20-φ30 | 870 | 214l | 1168 | DZWl80 | |||
| 500 | 700 | 705 | 650 | 608 | 44 | 4 | 20-φ34 | 870 | 2276 | 1222 | DZW250 | |||
| 600 | 800 | 840 | 770 | 718 | 48 | 5 | 20-φ41 | 870 | 2474 | 1376 | DZW250 | |||
| 2,5 | 50 | 250 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 590 | 678 | 95 | DZWl0A | ||
| 65 | 265 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 590 | 693 | 99 | DZWl5A | |||
| 80 | 280 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 590 | 755 | 113 | DZW20A | |||
| 100 | 300 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 590 | 820 | 132 | DZW20A | |||
| 150 | 350 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 590 | 934 | 206 | DZW30A | |||
| 200 | 400 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 590 | 1138 | 257 | DZW30A | |||
| 250 | 450 | 425 | 370 | 332 | 36 | 3 | 12-φ30 | 810 | 1409 | 317 | DZW45A | |||
| 300 | 500 | 485 | 430 | 390 | 40 | 4 | 16-φ30 | 810 | 1588 | 412 | DZW60A | |||
| 350 | 550 | 550 | 490 | 448 | 44 | 4 | 16-φ34 | 830 | 1750 | 750 | DZW90 | |||
| 400 | 600 | 610 | 550 | 505 | 48 | 4 | 16-φ34 | 830 | 1902 | 1042 | DZWl20 | |||
| 450 | 650 | 660 | 600 | 555 | 50 | 4 | 20-φ34 | 870 | 2141 | 1275 | DZWl20 | |||
| 500 | 700 | 730 | 660 | 610 | 52 | 4 | 20-φ41 | 870 | 2276 | 1420 | DZWl80 | |||
| 600 | 800 | 840 | 770 | 718 | 56 | 5 | 20-φ41 | 870 | 2474 | 1522 | DZW250 | |||
Condiciones de prueba
La esquina del inventario
Instalación
