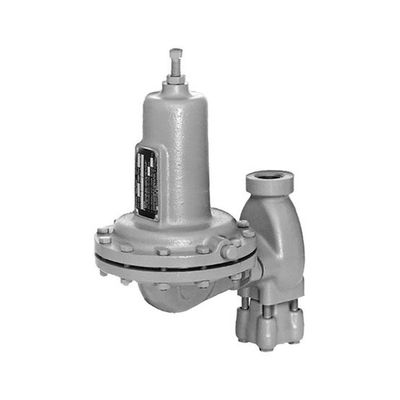

Modelo actuado directo de Fisher Gas Regulator 630

Modelo de Fisher Gas Regulator 630

Introducción

Fisher Gas Regulator Type 630 reguladores grandes de Joe es reguladores actuados, por resorte, manorreductores directos. Están disponibles en 1 y tamaños de 2 pulgadas/del DN 25 y 50 de cuerpo, y se diseñan para las presiones de entrada del máximo a las presiones de 3 a 500 psig/0,21 a de la barra 1500 psig/103 y del mercado la barra 34,5. El tipo 630 se puede utilizar con el gas natural, el aire, o una variedad de otros gases para los usos tales como los reguladores de primera planta del granja-golpecito o los reguladores industriales de alta presión. El tipo 630 se puede convertir en el campo a una válvula de descarga o está disponible como el tipo válvula de descarga de 630R/regulador de la contrapresión; refiera al tipo separado boletín de 630R (71.4:630R) para la información.

Características

• Presiones de alta presión de la Capacidad-entrada hasta barra 1500 psig/103 y presiones del control hasta barra 500 psig/34,5.

• El diseño Construcción-compacto, robusto rugoso y la construcción metálica sólida proporcionan un regulador fuerte, confiable, duradero.

• Mejore a Control-Fisher de baja presión 630 está disponible en construcciones de alta presión y de baja presión; las unidades de baja presión tienen un área más grande del diafragma para proporcionar un control más exacto de los ajustes de baja presión.

• Los materiales Capacidad-opcionales amargos del servicio de gas están disponibles para los usos que manejan los gases amargos. Estas construcciones cumplen con las recomendaciones del NACE MR0175 internacional.

Especificaciones

Tamaños de cuerpo

1 y de 2 pulgadas/DN 25 y 50

Estilo de la conexión de extremo

NPT, ASME CL150 RF, CL300 RF, o CL600 RF

Presión y caídas de presión máximas de entrada

Hasta la barra 1500 psig/103, ve el cuadro 1

Presión máxima del mercado

Hasta la barra 500 psig/34,5, ve el cuadro 2

Gamas de presión del mercado

3 a 500 psig/0,21 a la barra 34,5, consideran el cuadro 2

Registro de la presión

Interno

Materiales de construcción

Cuerpo: Arrabio, o acero

Caso de la primavera y adaptador del diafragma:

Arrabio o acero

Orificio: Acero de cobre amarillo o inoxidable

Disco de la válvula: Nitrilo (NBR), de nylon (PA), politetrafluoetileno (PTFE), o fluocarbono (FKM)

Tenedor del disco de la válvula: Portador de acero de cobre amarillo o inoxidable de la válvula: Acero de cobre amarillo o inoxidable

Diafragma: Neopreno (CR) o fluocarbono (FKM)

Juntas del cuerpo de la entrada: Cobre con el ajuste de cobre amarillo o acero inoxidable con el ajuste de acero inoxidable

El resto de las juntas: Composición

Palanca: acero Cinc-plateado o acero inoxidable

Conector del diafragma: Aluminio con el ajuste de cobre amarillo o acero inoxidable con el ajuste de acero inoxidable.

Tubo de Pitot: Acero inoxidable

Primavera del regulador: Acero plateado

Tornillo de reglaje: Acero

Placa del diafragma: acero Cinc-plateado

Primavera superior Seat: Cinc

Una primavera más baja Seat: de acero Cinc-plateada (presión baja) o cinc (alta presión)

Respiradero: Tipo Y602-9

Respiradero del caso de la primavera

1/4 NPT

Opciones

Protector del diafragma de PTFE, tornillo de reglaje del alambre-sello, y NACE

Instalación

Estos reguladores se pueden instalar en cualquier posición. Algunas instalaciones pueden requerir una línea de respiradero remota. Proteja todas las aberturas del respiradero contra la entrada de la lluvia, de la nieve, de la ruina, o de cualquier otro material extranjero que puede tapar la abertura.

La dirección de atraviesa el cuerpo del regulador debe estar en la dirección indicada por la flecha del sentido de chorro encontró en el cuerpo del regulador.

Protección de sobrepresión

Como en el caso de la mayoría de los reguladores, estos reguladores tienen un grado de la presión del mercado que sea más bajo que el grado de la presión de entrada. La protección de sobrepresión es necesaria si la presión de entrada real puede exceder el grado de la presión del mercado.

La operación del regulador debajo de los límites especificados en Tables1 y 2 no impiden la posibilidad del daño de fuentes externas o de la ruina en la tubería. El regulador se debe examinar para el daño después de cualquier condición de la sobrepresión.
