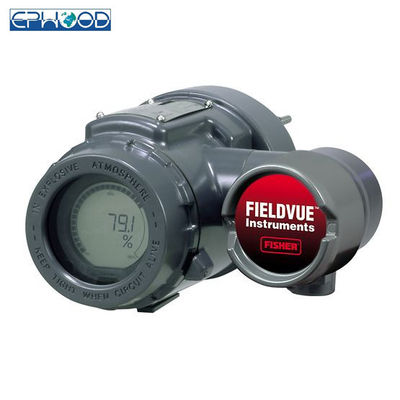

Posicionador estándar de la válvula de Digitaces que mide el nivel líquido con los sensores llanos

Regulador llano de Fisher FIELDVUE DLC3010 Digitaces

El regulador llano digital de Fisher FIELDVUE DLC3010 le ayuda a ganar de fácil acceso a la información crítica a su operación de proceso. Recopile la información sobre el proceso, el instrumento, o el sensor usando el comunicador de 475 o 375 campos. El regulador llano digital DLC3010 se puede utilizar en modo análogo o de HART® de la señalización digital con el sistema de DeltaV™.

Características

• Para el reemplazo análogo rápido del transmisor, el instrumento se puede configurar con datos del sensor del defecto, la compensación llana cero, el SG diferenciado del proceso, y el procedimiento cero/del palmo solamente.
• Exacta, la conversión de analógico a digital de la alta ganancia permite la medida de pequeños cambios en la variable de proceso. Esto permite uso en nivel líquido, interfaz, o usos difíciles de la densidad.
• Un sensor de temperatura interno permite el funcionamiento constante del regulador llano digital, a pesar de cambios de temperatura ambiente.
• Salvaguardias mecánicas diseñadas en la ayuda digital del regulador llano para soportar los abusos físicos contraídos a menudo durante la instalación o en transporte, sin funcionamiento de compromiso.
• Las conexiones del cableado del campo están en un compartimiento separado de la electrónica. Esto protege la electrónica contra cualquier humedad traída en la vivienda por el cableado del campo.
• Incluye el autodiagnóstico que detecta un error que pueda hacer la medida de la variable de proceso inexacta.

Reguladores llanos digitales DLC3010 están comunicando, por microprocesador nivel, interfaz, o densidad que detecta los instrumentos. Además de la función normal de proporcionar un ‐ 4 la señal actual de 20 miliamperios, reguladores llanos digitales DLC3010, usando el protocolo de comunicaciones del CIERVO, da de fácil acceso a la información crítica a la operación del proceso.

Usted puede ganar la información del proceso, del instrumento, o del sensor usando un comunicador del campo con las descripciones del dispositivo (DDS) compatibles con los reguladores llanos digitales DLC3010. El comunicador de The Field se puede conectar en el regulador llano digital o en una caja de conexiones del campo. Usando el comunicador del campo, usted puede realizar varias operaciones con el regulador llano digital DLC3010. Usted puede interrogar, configurar, calibrar, o pruebe el regulador llano digital. Usando el protocolo del CIERVO, la información del campo se puede integrar en sistemas de control o recibir sobre una sola base del lazo.

Los reguladores llanos digitales DLC3010 se diseñan para substituir directamente transmisores llanos neumáticos estándar del ‐ neumático y electro. Los reguladores llanos digitales DLC3010 montan en una amplia variedad 249 de sensores llanos enjaulados y cageless. Montan en el tipo sensores llanos del displacer de otros fabricantes con el uso de los adaptadores de montaje.

Configuraciones disponibles

Regulador llano de DLC3010 Digitaces: Soportes en 249 los sensores enjaulados y cageless.

Función: Transmisor

Protocolo de comunicaciones: CIERVO

Señal entrada

Nivel, interfaz, o densidad: Movimiento rotatorio del acoplamiento del esfuerzo de torsión proporcional a los cambios en nivel líquido, el nivel de interfaz, o la densidad que cambian la flotabilidad de un displacer.

Temperatura de proceso: El interfaz para el alambre de 2 ‐ o de 3 ‐ IDT del platino de 100 ohmios para detectar temperatura del proceso, o el ‐ opcional del usuario incorporó temperatura de la blanco para permitir compensar cambios en gravedad específica.

Señal de salida

Análogo: ‐ 4 20 miliamperios de DC (el nivel, el interfaz, o la densidad acción-cada vez mayor directo aumenta salida; o el nivel, el interfaz, o la densidad acción-cada vez mayor reverso disminuye salida)

Alta saturación: 20,5 mA

Saturación baja: 3,8 mA

Alta alarma: 22,5 mA

Alarma baja: 3,7 mA

Solamente uno arriba de las definiciones altas-bajas de la alarma está disponible en una configuración dada. NE 43 de NAMUR obediente cuando se selecciona el nivel de alta alarma.

Digitaces: Baudio FSK del CIERVO 1200 (el cambio de frecuencia cerró)

Los requisitos de la impedancia del CIERVO se deben cumplir para permitir la comunicación. Impedancia total de la desviación

a través de las conexiones principales del dispositivo (excepto la impedancia del amo y del transmisor) debe estar entre 230 y 1100 ohmios. Se define El CIERVO del transmisor recibe impedancia como: Rx: ohmios 42K y CX: 14 N-F

Observe eso en la configuración de punto a punto, análogo y la señalización digital está disponible. El instrumento se puede preguntar digital para la información, o colocar en modo estallado para transmitir regularmente la información de proceso no solicitada digital. En modo multi del descenso del ‐, la corriente de salida se fija en 4 mA, y solamente la comunicación digital está disponible.

Clasificación eléctrica

Área peligrosa: CSA- de seguridad inherente, prueba del ‐ de la explosión, división 2, prueba del ‐ de la ignición del polvo

FM- de seguridad inherente, prueba del ‐ de la explosión, no ‐ incendiario, prueba del ‐ de la ignición del polvo

ATEX- de seguridad inherente, tipo n, ininflamable

IECEx- de seguridad inherente, tipo n, ininflamable

Refiera a las aprobaciones peligrosas del área y a las instrucciones especiales para el “uso seguro” y las instalaciones adentro

Ubicaciones peligrosas en la sección de la instalación, comenzando en la página 15, para las aprobaciones adicionales

información.

Vivienda eléctrica: Recinto de la nema 4X, de CSA, e IP66
