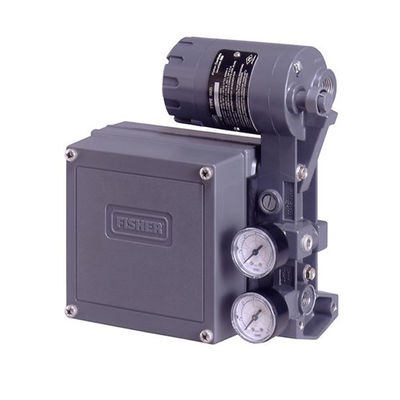

Posicionador de efecto simple neumático de Fisher 3582, tipo electro posicionador de la válvula neumática de 3582i

Posicionador y tipo de efecto simple neumáticos electro posicionador de Fisher 3582 de la válvula neumática de 3582i
Los posicionadores de la válvula neumática de Fisher 3582 se utilizan con diafragma-actuado, los montajes de válvula de control del resbalar-tronco. Este posicionador de la válvula neumática recibe una señal de entrada neumática de un dispositivo de control y modula la presión de la fuente al actuador de la válvula de control, proporcionando una posición exacta del tronco de válvula que sea proporcional a la señal de entrada neumática.

Los posicionadores de la válvula neumática de 3582 series, mostrados en el cuadro 1, y el tipo posicionadores electroneumáticos de la válvula de 3582i, mostrados en el cuadro 2, se utilizan con diafragma-actuado, los montajes de válvula de control del resbalar-tronco. Los posicionadores de la válvula neumática reciben una señal de entrada neumática de un dispositivo de control y modulan la presión de la fuente al actuador de la válvula de control, proporcionando una posición exacta del tronco de válvula que sea proporcional a la señal de entrada neumática.

Posicionadores de Fisher 3582NS cumplir requisitos típicos de la industria de energía atómica. El tipo construcción de 3582NS incluye los materiales que proporcionan rendimiento superior en los niveles elevados de la temperatura y de radiación. Los anillos o son EPDM (propileno del etileno) y los diafragmas son EPDM/Nomex. EPDM demuestra capacidad superior de la temperatura y la vida útil sobre el nitrilo. La tela del diafragma de Nomex demuestra la retención mejorada de la fuerza en las condiciones elevadas de la temperatura y de la radiación.

Además, el tipo posicionador de 3582NS es “calidad comercial calificada dedicada” debajo del 10CFR50 de Fisher, apéndice B, programa de garantía de calidad.

Éstos se pueden suministrar como artículos 10CFR21. El posicionador electroneumático de la válvula de Fisher Type 3582i consiste en un tipo convertidor electroneumático de 582i instalado en un tipo 3582 posicionador de la válvula neumática.

El posicionador de la marca 3582i de Emerson Fisher proporciona una posición exacta del tronco de válvula que sea proporcional a una señal de entrada actual de la C.C. El tipo convertidor electroneumático de 582i, mostrado en el cuadro 5, es una unidad modular que se puede instalar en la fábrica o en el campo (2). El convertidor recibe una señal de entrada dccurrent y proporciona una señal de salida neumática proporcional con un arreglo de la boca/de la aleta. La señal de salida neumática proporciona la señal de entrada al posicionador neumático, eliminando la necesidad de un transductor montado remoto.
3582 series neumáticas y tipo electro posicionadores de la válvula neumática de 3582i

Especificaciones

Configuraciones disponibles

Refiera al tipo descripción del número

Señal entrada

Para 3582 series: barra 0,2 a 1,0 barra (3 a 15 psig), 0,4 a 2,0 (6 a 30 psig), o gama partida

Para el tipo 3582i solamente:

4 a la corriente constante de 20 mA DC con 30 VDC de voltaje máximo de la conformidad, pueden ser gama partida

Circuito equivalente

Para el tipo 3582i solamente:

120 ohmios desviados por tres diodos Zener de 5,6 voltios

Señal de salida

Tipo: Presión neumática de acuerdo con del actuador el hasta 95 por ciento de fuente máxima

Acción (1): Campo-reversible entre directo y reverso dentro del posicionador de la válvula neumática

Presión de la fuente (1)

Recomendado: 0,3 barras (5 PSI) sobre el requisito del actuador

Máximo: barra 3,4 (50 psig) o ejercer presión sobre el grado del actuador, cualquiera es más bajo

Grado entrado máximo de la presión de los bramidos

barra 2,4 (35 psig)

Consumo de estado estacionario máximo del aire (1) (2)

Para 3582 series

fuente de 1,4 barras (20 psig): 0,38 m3/hr normales (14.0scfh)

fuente de 2,0 barras (30 psig): 0,48 m3/hr normales (18.0scfh)

fuente de 2,4 barras (35 psig): 0,54 m3/hr normales (20.0scfh)

Para el tipo 3582i solamente

fuente de 1,4 barras (20 psig): 0,42 m3/hr normales (17.2scfh)

fuente de 2,0 barras (30 psig): 0,53 m3/hr normales (21scfh)

fuente de 2,4 barras (35 psig): 0,59 m3/hr normales (24scfh)

Demanda máxima del aire de la fuente (1) (2)

Para 3582 series y el tipo 3582i:

fuente de 1,4 barras (20 psig): 4,7 m3/hr normales (164.5scfh)

fuente de 2,0 barras (30 psig): 7,0 m3/hr normales (248,5)

fuente de 2,4 barras (35 psig): 8,1 m3/hr normales (285.5scfh)

Funcionamiento

Para 3582 series:

Linearidades independientes (1): el por ciento ±1 del palmo de la señal de salida

Histéresis (1): el 0,5 por ciento del palmo

Para el tipo 3582i solamente:

Linearidades independientes (1): el por ciento ±2 del palmo de la señal de salida

Histéresis (1): el 0,6 por ciento del palmo

Interferencia electromágnetica (EMI) (1): Cuando está probado por IEC 801-3 (1984), el cambio en la desviación de estado estacionario es menos del ±1% en una fuerza del campo electromagnético de 30 V/m de 20 a 1000 MHz.Positioner se prueba con la vivienda del casquillo en y con el cableado del campo externo en conducto rígido del metal.

Para 3582 series y el tipo 3582i:

Aumento de lazo abierto (señal de salida) (1):

100 en el rango de 0,2 a la barra 1,0 (3 a 15 psig)

55 en el rango de 0,4 a la barra 2,0 (6 a 30 psig)

Influencias de funcionamiento (1)

Presión de la fuente, para las unidades de 3582 series: El viaje de la válvula cambia el menos de 1,67 por ciento por cambio de la barra (0.25percent por 2 PSI) en la presión de la fuente

Presión de la fuente, para el tipo unidades de 3582i: El viaje de la válvula cambia el menos de 3,62 por ciento por cambio de la barra (1.5percent por 2 PSI) en la presión de la fuente

Límites operativos de la temperatura (1)

Construcción estándar, para 3582 series y

Tipo unidades de 3582i: – 40 a +71_C (– 40 a +160_F)

Tipo unidades de 3582NS: – 40 a +82_C (– 40 a +180_F)

con los elastómeros de EPDM

Construcción da alta temperatura (3), para los tipos

3582A y C solamente: – 18 a +104_C (0 a +220_F)

Clasificación eléctrica

Para el tipo 3582i solamente:

Refiera al boletín peligroso de las clasificaciones del área

para las aprobaciones específicas.

Vivienda de la clasificación

Para el tipo 3582i solamente:

NEMA 3, IEC 60529 IP54: Montaje de la orientación
requiere la ubicación del respiradero ser abajo horizontal


Características

• Para el reemplazo análogo rápido del transmisor, el instrumento se puede configurar con datos del sensor del defecto, la compensación llana cero, el SG diferenciado del proceso, y el procedimiento cero/del palmo solamente.
• Exacta, la conversión de analógico a digital de la alta ganancia permite la medida de pequeños cambios en la variable de proceso. Esto permite uso en nivel líquido, interfaz, o usos difíciles de la densidad.
• Un sensor de temperatura interno permite el funcionamiento constante del regulador llano digital, a pesar de cambios de temperatura ambiente.
• Salvaguardias mecánicas diseñadas en la ayuda digital del regulador llano para soportar los abusos físicos contraídos a menudo durante la instalación o en transporte, sin funcionamiento de compromiso.
• Las conexiones del cableado del campo están en un compartimiento separado de la electrónica. Esto protege la electrónica contra cualquier humedad traída en la vivienda por el cableado del campo.
• Incluye el autodiagnóstico que detecta un error que pueda hacer la medida de la variable de proceso inexacta.


Capacidades de la Fractura-gama del cuadro 1.
