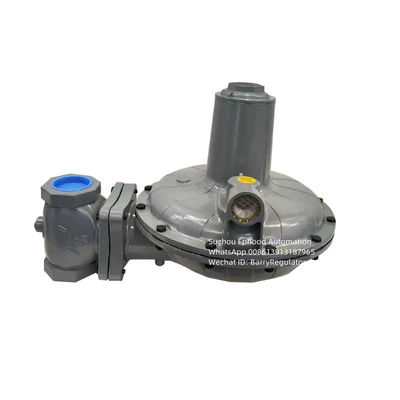

Fisher CS400 conexión de extremo de 2 pulgadas Fisher Regulator Valve CS400IN8EC8 utiliza en caldera de gas

Modelo CS400IN8EC8 de Fisher Brand Pressure Gas Regulator
Las series de Fisher CS400 directo-actuadas, los reguladores por resorte proporcionan los usos manorreductores para

instalaciones industriales comerciales y ligeras.
 Características
* gran variedad de tamaños de cuerpo y de conexiones de extremo
* capacidades fijas de la exactitud de la medida del factor/del factor de la presión (PFM)
* convertible del campo de la detección interna a la detección externa para la construcción abierta de par en par del monitor
* disponible en Gray Cast Iron, hierro dúctil, y materiales del cuerpo de acero
* solamente herramientas estándar requeridas para el ajuste de la presión y el retiro del orificio
* fácil mantener

Especificaciones
Material del cuerpo, tamaño y estilos, grado de la conexión de extremo de la presión
Hierro dúctil, 1-1/2” NPT* 1-1/2” NPT y 2" NPT*2” NPT
175psi/12.1bar
Presión de entrada máxima
la barra 175 psig/12,1, ve el cuadro 2
Gamas de presión del mercado
Regulador: Vea el cuadro 5
Registro de la presión
Interno o externo
Peso aproximado: Con el cuerpo roscado
Tipo CS400: 5 kilogramos
Declaración e información de la conformidad del PED
La serie de productos CS400 está conforme al PED directivo del equipo de la presión que la excepción de 97/23/EC.The a esta declaración anterior es el tipo CS403 que todavía no se certifica para conformar
con el directorio del PED.
El regulador de presión no requiere ningún accesorio por aguas arriba suplementario de la seguridad para la protección contra la sobrepresión comparada con su presión picosegundo del diseño, al contra la corriente reducir la estación se clasifica para una teoría de operación fortuita rio abajo máxima <> de MIPd
Tipo operación baja del regulador de CS400
Refiera a la figura de la serie de Fisher CS400 cuando las disminuciones rio abajo de la demanda, la presión bajo aumentos del diafragma. Esta presión supera el ajuste del regulador (que se fija por la primavera del control de regulador). Con la acción del montaje del poste del empujador, de la palanca, y del tronco de válvula, el disco de la válvula se mueve más cercano al orificio y reduce flujo del gas. Si aumentos rio abajo de la demanda, presión bajo disminuciones del diafragma. La fuerza de la primavera empuja el montaje del poste del empujador hacia abajo, los movimientos del disco de la válvula lejos del orificio, y el flujo del gas aumenta rio abajo mientras que el regulador se abre en respuesta a la presión disminuida por debajo el diafragma.
El tipo regulador de CS400IR incluye una válvula de descarga interna para la protección de sobrepresión. Si la presión rio abajo excede el ajuste del regulador por 7 a 28 pulgadas de w.c. /17 a 69 mbar (dependiendo de la muelle principal usada), la válvula de descarga se abren y exceso del gas se expresa a través del respiradero del estabilizador en el caso superior de la primavera.
Instrucciones de instalación generales
Antes de instalar el regulador,

• Compruebe para saber si hay daño, que pudo haber ocurrido durante el envío.
• Compruebe para y quite cualquier suciedad o material extranjero, que pudieron haber acumulado en el cuerpo del regulador.
• Sople hacia fuera cualquier ruina, suciedad o sulfato de cobre en la tubería de cobre y la tubería.
• Aplique el compuesto del tubo a los hilos masculinos del tubo antes de instalar el regulador.
• Asegúrese de que el gas atraviese el regulador esté en la misma dirección que la flecha en el cuerpo. Las conexiones de la “entrada” y del “mercado” se marcan claramente.
• Al diseñar una estación manorreductora usando un regulador de la serie CS400, haga un análisis si es necesario tener en cuenta los efectos del viento, de la nieve, y de la temperatura para evitar la carga y el movimiento innecesarios a los rebordes del equipo.

Ubicación de la instalación
El regulador instalado se debe proteger adecuadamente contra tráfico de vehículos y daño de otras fuentes externas.

Gamas de presión del mercado del cuadro 5.
