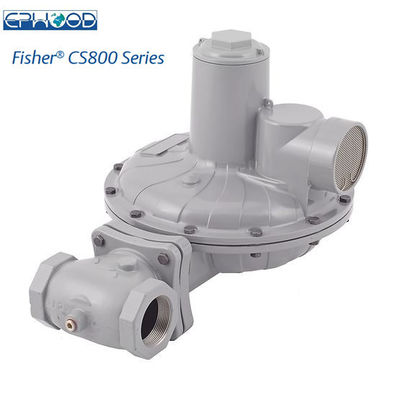

Regulador manorreductor de la serie comercial de Fisher Gas Regulator CS800

Regulador manorreductor de la serie de Emerson Fisher CS800
Las series de Fisher CS800 directo-actuadas, los reguladores por resorte proporcionan los usos manorreductores para las instalaciones industriales comerciales y ligeras. Esta flexibilidad es proporcionada por los tamaños de cuerpo y las conexiones de extremo numerosas, los ajustes de la presión del mercado, los tamaños del orificio, así como la opción para el registro de la presión interna o externa. Además de flexibilidad del uso, la serie CS800 ofrece opciones múltiples de la protección de sobrepresión para cubrir sus demandas en requisitos de uso.

Características
* gran variedad de tamaños de cuerpo y de conexiones de extremo
* capacidades fijas de la exactitud de la medida del factor/del factor de la presión (PFM)
* convertible del campo de la detección interna a la detección externa para la construcción abierta de par en par del monitor
* disponible en Gray Cast Iron, hierro dúctil, y materiales del cuerpo de acero
* solamente herramientas estándar requeridas para el ajuste de la presión y el retiro del orificio
* fácil mantener

Especificaciones

Configuraciones disponibles
Vea el cuadro 1
Tamaños de cuerpo, material, conexión de extremo y grado de la presión
Vea el cuadro 2
Presiones de entrada máximas: Emergencia: barra 175 psig/12,1, funcionamiento: Vea el cuadro 3
Presión máxima del mercado:
Emergencia (el encajonar): barra 15 psig/1,0; Para evitar piezas internas dañe: 3 psig/0,21 barras, diferencial sobre el ajuste de la presión del mercado
Gamas de presión del mercado
Regulador: 3,5 adentro. w.c a 10 psig /9 mbar a 0,69 barras ven el cuadro 4
Funcionamiento interno del alivio
Capacidades de la temperatura: - 20 a 150°F/-29 a 66°C

Conexión del respiradero del caso de la primavera

Alivio interno: 1 NPT

Alivio de la alta capacidad: 2-1/2 NPT

Conexión externa del registro: 3/4 NPT

Gamas de presión del mercado del cuadro 5.
