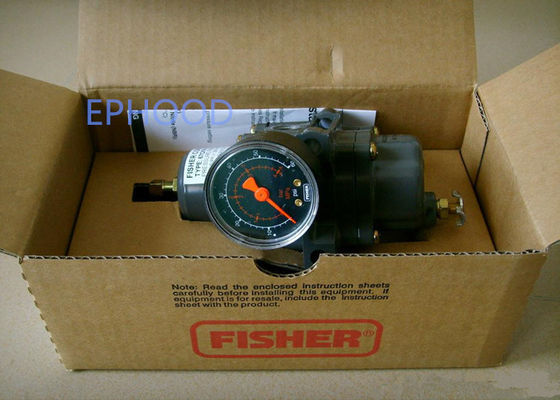

67CFR-237 Regulador de filtro de suministro de los instrumentos de Fisher
Fisher 67CFR:Los reguladores de filtros tienen una válvula de alivio interna con unasiento blando para un cierre fiable sin fugas perceptibles.

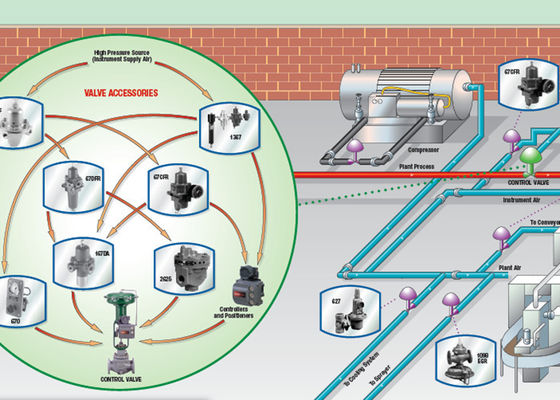

Fisher 67CFR-237 reguladores de accionamiento directo y reguladores de filtro se utilizan típicamente para proporcionar constantemente controlado, reducido
Las presiones a los controladores neumáticos y electropneumáticos y otros instrumentos son adecuados para la mayoría de las aplicaciones de aire o gas.
Otras aplicaciones incluyen proporcionar presiones reducidas a los chucks de aire, chorros de aire y pistolas de pulverización.
Capacidades de filtro de tipo 67CFR
Zona libre:12 veces el área del tubo
Calificación de micrones:Filtro de polietileno (Estándar): 5 micronesFiltro de fibra de vidrio (opcional):5 micronesFiltro PVDF o de acero inoxidable
(Facultativo):40 micrones
Ubicación de la válvula de drenaje y de la ventanilla del estuche
Alineado con el estándar de entrada, otras posiciones opcionales

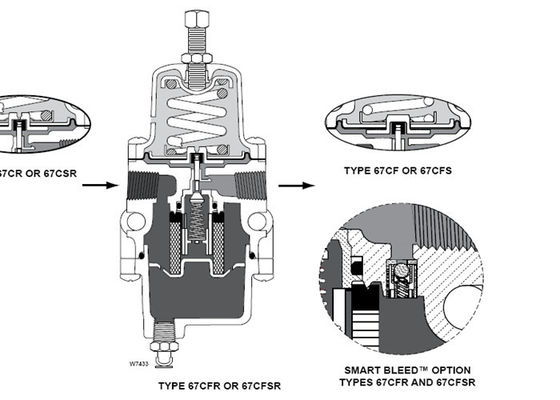

Principio de funcionamiento
La presión aguas abajo se registra internamente en la parte inferior del diafragma.
Cuando la presión se establece, el tapón de la válvula se mantiene contra el orificio y no hay flujo a través del regulador.
La presión baja ligeramente aguas abajo permitiendo que el resorte se extienda, moviendo el tallo hacia abajo y el tapón de la válvula lejos del orificio.
Esto permite el flujo a través del regulador.
Relieve interno (modelo Fisher 67CFR)
Si por alguna razón, fuera de las condiciones normales de funcionamiento, la presión aguas abajo excede el valor establecido del regulador, la fuerza
La presión generada por la corriente descendente elevará el diafragma hasta que el diafragma se levante del asiento de relieve.
La válvula de alivio del tipo 67CFR es un tapón de elastómero que evita la fuga de aire de la corriente descendente a la atmósfera
durante el funcionamiento normal, conservando así el aire de la planta.
Configuraciones disponibles
| Termina la conexión |
Término de uso de la palabra "NPT" |
| Presión máxima de entrada |
250 psig / 17,2 bar |
| Rango de las manantiales |
0-125 psi/ 0-8.6 bar |
| Registro de la presión |
En el ámbito interno |
| Punto de ajuste de la válvula de control de sangrado inteligente |
Diferencial de 6 psi / 0,41 bar |
Tamaño del cuerpo y estilo de conexión del extremo
Término de uso de la palabra "NPT"
Presión máxima de entrada (clasificación del cuerpo)
250 psig / 17,2 bar
Presión de salida
0 a 60 psi
Registro de la presión
En el ámbito interno
Capacidades de temperatura
Con nitrilo (NBR):
Enrollamiento estándar:-20 a 180 ° F / -29 a 82 ° C
Con medidores:-40 a 180 ° F / -40 a 82 ° C
