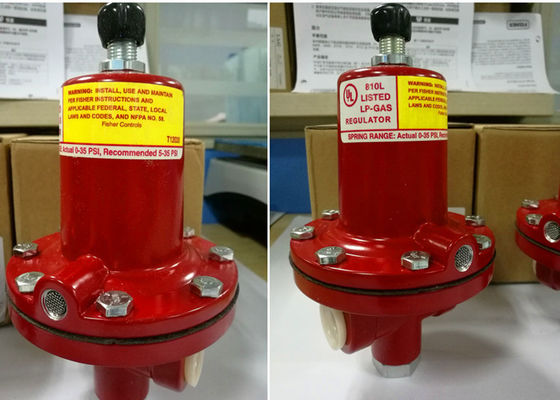

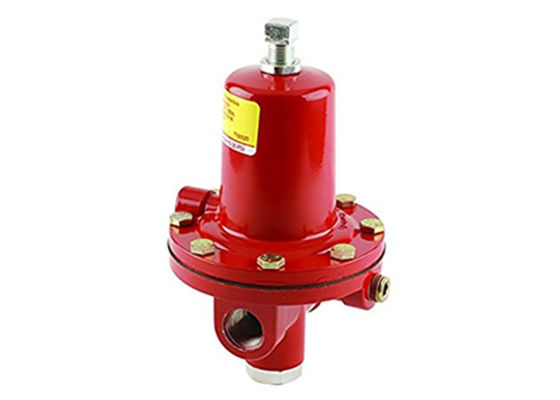

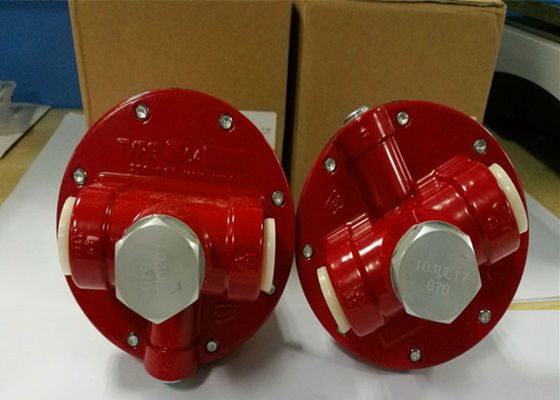

Válvula manorreductora de 64-35 LPG Fisher Gas Regulator 64 de alta presión modelo

Regulador de alta presión de Emerson American Fisher Model 64-35 LPG

Regulador manorreductor 64

Los reguladores de alta presión ajustables del propano de 64 series ofrecen una amplia gama de gamas de presión disponibles. Los reguladores de alta presión reducen generalmente la presión del tanque a una presión intermedia para uso de otro regulador. Pueden ser utilizados como reguladores de alta presión en los sistemas de distribución cuando están utilizados conjuntamente con los reguladores rio abajo de primera planta.

Cuando está equipado de una válvula de descarga interna (serie 64SR), el regulador se puede utilizar como regulador del estadio final en sistemas de alta presión. Puede también ser utilizado como regulador de primera planta cuando sistema en 10 psig/0,69 barras o menos.

64 series tienen un protector especial del diafragma del politetrafluoetileno (PTFE) que haga conveniente para elservicio anhidro del amoníaco (NH₃). El1/4-inchFNPTgolpeó ligeramenteytapóelmercadolateralse puedeutilizarpara instalarunindicadordepresiónounaválvuladedescargahidrostática.

Gamas de presión del mercado del cuadro 1. y selección de la primavera

Características

Flexibilidad

Conexión el lateral de carrocería

Mantenimiento fácil

La UL enumeró

Especificaciones

Estilo del tamaño de cuerpo y de la conexión de extremo

Extremo: 1/2-inch NPT
Mercado del indicador: 1/4-inch NPT

Presión de entrada máxima
250psi /17.2Bar

Gama de la primavera

5~35psig (0.34~2.41bar)

Registro de la presión
Interno

Capacidades de la temperatura
-20º a 150ºF/a -29º a 66ºC

El tipo 64R tiene una válvula de descarga integral de la bajo-capacidad. Los asientos del tronco de válvula contra un agujero perforado en la placa del diafragma. Si el de presión reducida excede la presión determinada, el diafragma quita el tronco de válvula de modo que una cantidad limitada de superpresión pueda fluir en el caso de la primavera y sangrar hacia fuera a través de un respiradero defendido.

Fisher regulador de 64 series está también disponible con un volante de dirección. Un volante de dirección opcional está disponible para el montaje del panel.

1. Utilice los personales calificados al instalar, actuando, y manteniendo estos reguladores. Antes de que la instalación examine para saber si hay daño. Asegúrese de que no haya ningún material extranjero en el regulador y toda la tubería y tubería es limpia y sin obstáculo.

2. Si instala el regulador en una ubicación exterior, señale el respiradero del caso de la primavera en la dirección hacia abajo para protegerla contra conseguir tapado o contra la recogida de la humedad, de las sustancias químicas corrosivas, o de otros materiales extranjeros. La orientación del respiradero del caso de la primavera puede ser cambiada girando la caja de la primavera en cuanto al cuerpo del regulador.

3. Instale el regulador de modo que el flujo sea de ADENTRO a la conexión de la SALIDA como marcado en el cuerpo del regulador.

4. Para expresar remotamente el caso de la primavera, quite la pantalla, si es presente, y conecte la tubería o la tubería de 1/4-inch NPT con la conexión del caso de la primavera. La tubería o la tubería debe expresar el caso de la primavera a una ubicación segura, tiene como pocas curvas como sea posible, y tiene un respiradero defendido en su extremo del extractor que sea impermeable y señalado siempre en la dirección hacia abajo.

5. Como la mayoría de los reguladores, los reguladores de 64 series tienen grados de la presión del mercado más bajos que grados de la presión de entrada. Aunque los tipos con alivio interno incluyan la protección de sobrepresión rio abajo limitada, todos los tipos pueden requerir la protección adicional del alivio para algunas condiciones del servicio si la presión de entrada real puede exceder el grado de la presión del mercado del regulador o los grados de la presión de algún equipo rio abajo. Examine un regulador periódicamente y después de cualquier condición de la sobrepresión.

6. Cada regulador es fábrica-sistema para el ajuste de la presión especificado en la orden. Si no se especifica ningún ajuste, la presión del mercado es fábrica-sistema en el alcance medio de la primavera del control.
