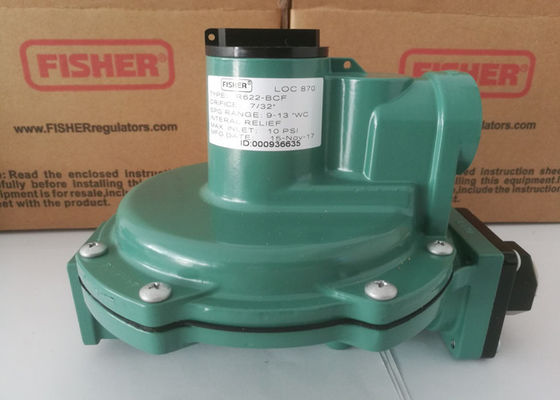

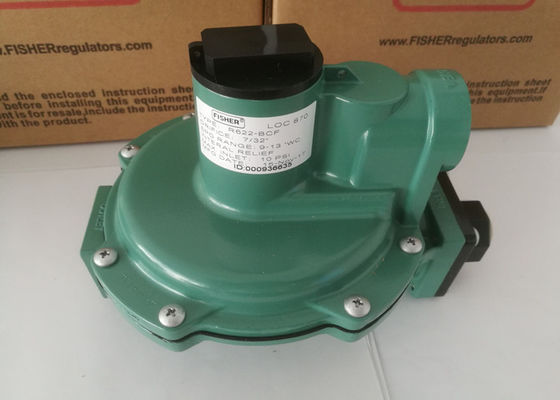

Válvula de reducción de Emerson LPG del regulador del gas de la presión baja de Fisher Brand R622

Regulador del gas de la presión baja de la etapa de Fisher Brand R622 segundo
Los reguladores de presión baja de la segunda etapa de la serie de Fisher R600 son UL enumerada diseñada para reducir la presión del mercado de un regulador de primera planta en instalaciones nacionales. El tipo R622 se diseña para los usos nacionales de dos etapas hasta 1 400 000 BTU por la hora/15,8 SCMH. El tipo R622 contiene una válvula de descarga del alto rendimiento y un 3/4-inch grande defendió el respiradero para limitar la presión rio abajo menos de a la barra 2 psig/0,14 en una situación de la sobrepresión.

Los reguladores de la etapa de Fisher Type R622 segundo son UL enumerada diseñada para reducir la presión del mercado de un regulador de primera planta en las instalaciones nacionales, comerciales, y usos industriales. R622 utilizó en el gas natural, manufacturado, o el gas del LPG.

Características
Diseño compacto
Alta capacidad
Pantalla protectora de la entrada
Alivio interno
Peso ligero
Golpecitos del indicador de presión de la entrada y del mercado

20-Year recomendó vida del reemplazo

Especificaciones

Tipo R622 (estándar): Regulador de segunda planta con diseño continuo del cuerpo

Estilos de los tamaños de cuerpo y de la conexión de extremo

EL 1/2” * EL 1/2” (DN 15* DN 15), NPT

Presión de entrada máxima

Funcionamiento: 10 psig

Gama de presión del mercado

9 a 13 pulgadas de w.c/22 a 32mbar

Tamaños del orificio
Serie R600 (excepto serie de R632A y de R632E): 7/32 pulgada/5,6 milímetros

Registro de la presión

Interno

Capacidades de la temperatura

-20 a 160°F (- 29 a 71°C)


Ubicación de la instalación

El regulador instalado se debe proteger adecuadamente contra tráfico de vehículos y daño de otras fuentes externas.

• Instale el regulador con el respiradero señaló verticalmente abajo, véase el cuadro 2. Si el respiradero no se puede instalar en verticalmente una posición de abajo, el regulador se debe instalar bajo cubierta protectora separada. La instalación del regulador con el respiradero abajo permite que la condensación drene, minimiza la entrada del agua o de la otra ruina de incorporar el respiradero, y minimiza bloqueo del respiradero de la precipitación de congelación.

• No instale el regulador en una ubicación tal como donde puede haber acumulación del agua o formación de hielo excesiva, directamente debajo de un canalón del plumón, canal, o la línea del tejado de edificio. Incluso una capilla protectora puede no proporcionar la protección adecuada en estos casos.

• Instale el regulador de modo que cualquier descarga de gas a través del respiradero o del montaje del respiradero esté sobre 3 pies/0,91 metros horizontalmente de cualquier abertura constructiva debajo del nivel de descarga.

• Instale el regulador arriba bastante sobre el nivel del suelo por lo menos cm 18 pulgadas/45 - de modo que la salpicadura de la lluvia no pueda congelar en el respiradero.

Reguladores sujetados a las condiciones de las nevadas fuertes

Algunas instalaciones, por ejemplo en áreas con las nevadas pesadas, pueden requerir una capilla o un recinto proteger el regulador contra carga de la nieve y helada del respiradero encima.
