Actuadores del diafragma de Fisher 657 y 667

Los actuadores de Fisher 657 y 667 se diseñan para proporcionar la operación con./desc. o que estrangula confiable de las válvulas de control. Estos actuadores primavera-opuestos del diafragma colocan la válvula tapan en la válvula en respuesta a señales de salida neumáticas diversas del posicionador del regulador o de la válvula.

El actuador 657 es de actuación directa, mientras que reverso-está actuando los 667.

Características

El postizo de montaje integral elimina la consola de montaje tradicional y reduce el número de piezas requeridas para montar.
Incorpora un paso de aire integral que elimine la necesidad de la tubería y de colocaciones externas cuando está emparejado con un instrumento de Fisher FIELDVUE™.
657 y 667 actuadores son compatibles con los instrumentos que utilizan equipos de montaje soporte-basados tradicionales. Los 667 se pueden externamente tubed para los instrumentos o los accesorios cuando sea necesario.
Las tarifas de la primavera, las paradas del viaje, y los operadores manuales están disponibles para casi cualquier uso de la válvula de control.
Un diafragma moldeado viaja en una cubierta profunda del diafragma, minimizando el cambio del área en el viaje.
Una cubierta baja en el lado de la presión significa el volumen reducido en ese lado, de tal modo minimizando tiempo de respuesta.
El diafragma moldeado permite el empuje máximo para el tamaño dado del diafragma.
El arrabio de pared gruesa rugoso y la construcción de acero proporciona la protección contra creciente la estabilidad y la corrosión.

Configuraciones disponibles

Gama de presión estándar de funcionamiento

657 y 667: 0,2 a 1,0 barra (3 a 15 psig) o 0,4 a la barra 2,0 (6 a 30 psig)

657-4 y 667-4: 0,2 a la barra 1,9 (3 a 27 psig)

667 talla 76: 0,4 a 2,0 barra (6 a 30 psig) o 0 a la barra 3,1 (0 a 45 psig)

Indicación de la salida

Disco de acero inoxidable o indicador y escala graduada

Gama de temperaturas de funcionamiento

Construcción estándar (elastómeros del nitrilo): -40 a 82℃ (- 40 a 180℉)

Construcción opcional (diafragma del silicón): -40 a 149℃ (- 40 a 300℉)

Temperatura máxima de la caja de embalaje de la válvula: 427℃ (800℉) con el yugo del arrabio

Conexiones de la señal

Talla 76 de los tamaños 30- 60 y 667: 1/4 NPT interno

Tamaños 70 y 87: El 1/2 NPT interno con 1/4 buje interno del NPT

Talla 80

657: 3/4 NPT interno con 1/4 buje interno del NPT

667: El 1/2 NPT interno con 1/4 buje interno del NPT

Talla 100: 1 NPT interno con 1/4 buje interno del NPT

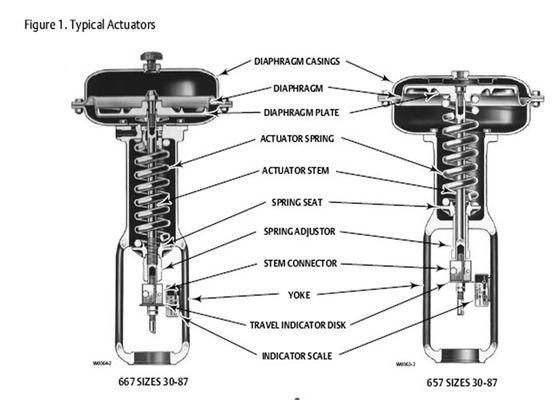

Materiales de construcción

Cubierta del diafragma

Tamaños 30 - 87: Acero

Talla 80: Arrabio o acero

Talla 100: Fundición de aluminio

Diafragma

Tamaños 30 - 87: Nitrilo en el nilón, silicón en el poliéster

Talla 100: Nitrilo en el poliéster

Placa del diafragma

657 tamaños 30 - 60, 100: Fundición de aluminio

657 tamaños 70 - 87: Arrabio o acero

667 tamaños 30 - 60, 100: Fundición de aluminio o acero

667 tamaños 70 - 87: Arrabio o acero

Primavera de actuador: Acero

Ajustador de la primavera: Acero

Primavera Seat: Acero o arrabio

Tronco del actuador: Acero

Indicador del viaje: Acero inoxidable

Anillos o: Nitrilo

Buje del sello: Latón

Conector del tronco: yugo de acero Cinc-plateado

Tamaños 30 - 80: Arrabio o acero

Talla 100: Acero

Acción directa

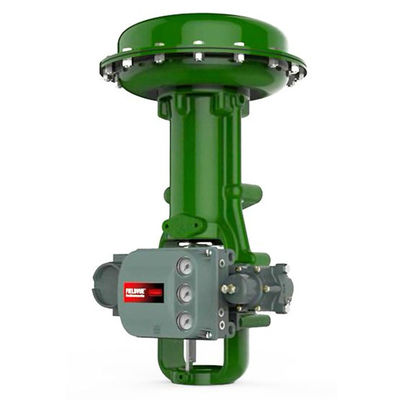

Los 657 actuadores son de actuación directa. Aplicando la presión de aire a las fuerzas que encajonan del diafragma superior el tronco del actuador hacia abajo. Cuando se reduce esta presión, la fuerza de oposición de la primavera mueve el tronco del actuador hacia arriba. Si la presión cargada fall, las fuerzas de la primavera el tronco a la posición ascendente extrema. Esto proporciona la acción fracaso-abierta para las válvulas del empuje-abajo-a-cierre y la acción fracaso-cerrada para las válvulas empuje-abajo-a-abiertas.

actuador de actuación directa 657-A usado en las válvulas del resbalar-tronco. Disponible de tamaños 30 a 100.

657-4 — actuador de A 657 de tamaños 70 y 87, diseñado con viaje de 102 milímetros (4-inch).

Acción inversa

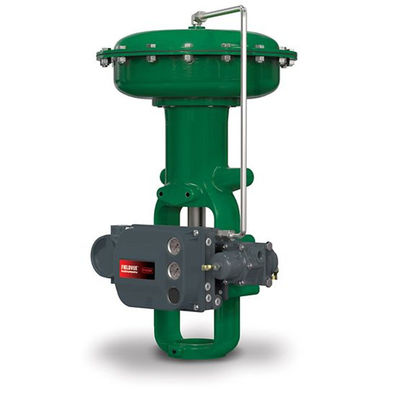

Los 667 actuadores son actuación reversa. Aplicando la presión de aire a las fuerzas que encajonan de un diafragma más bajo el tronco del actuador hacia arriba contra la fuerza de oposición de la primavera. Cuando se reduce esta presión cargada, la primavera mueve el tronco del actuador hacia abajo. Si la presión cargada fall, las fuerzas de la primavera el tronco a la posición hacia abajo extrema. Los actuadores

proporcione la acción fracaso-cerrada para las válvulas del empuje-abajo-a-cierre y la acción fracaso-abierta para las válvulas empuje-abajo-a-abiertas.

actuador de reverso-actuación 667-A usado en las válvulas del resbalar-tronco. Disponible de tamaños 30 a 100 y 76.

667-4 — actuador de A 667 de tamaños 70 y 87, diseñado con viaje de 102 milímetros (4-inch).
