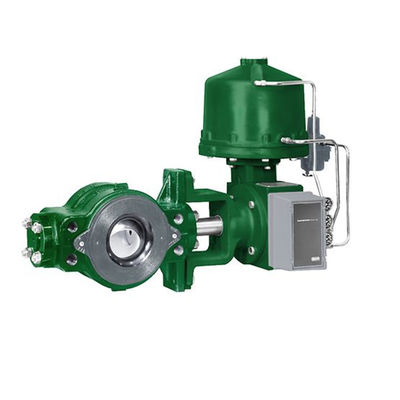

Fisher Diaphragm Actuator verde, válvula de control de Fisher Gas Regulator V250

Válvula de control de Fisher V250

Hola la válvula de control rotatoria de la bola del ‐ V250 se diseña para estrangular y encendido el ‐ pesados del deber del ‐ de usos. Dependiendo de tamaño, esta válvula instala entre los rebordes de dos tuberías CL600 o CL900. La válvula V250 está disponible con un solo sello de la bola, un anillo del flujo, o una construcción dual del sello del ‐. Las solas construcciones del sello del ‐ se utilizan en usos apretados del cierre; la construcción del anillo del flujo puede satisfacer requisitos más altos de la temperatura. La construcción dual del sello del ‐, con un sello en las aberturas de la entrada y del mercado, se utiliza en usos del cierre del ‐ del flujo bidireccional. Hola la vávula de bola del ‐ V250 se utiliza típicamente para los usos el estrangular y del flujo de control en líneas de transmisión del gas, la distribución del gas, o tuberías líquidas.

Características

1.  El descenso de alta presión Capacidad-dependiendo de la construcción, una válvula V250 es capaz de un diferencial de presión estática máximo de la barra 103 (1500 PSI) en 82°C (180°F) para CL600, y la barra 155 (2250 PSI) para las construcciones CL900 en 38°C (100°F) para el acero y CF8M (de LCC acero inoxidable 316).
2.  ‐ Operación-afilado eficiente de la bola del polígono del ‐ a la conexión del eje del ‐ (véase el cuadro 4) y la conexión ranurada afianzada con abrazadera del actuador (véase que el cuadro 5) quita el movimiento o el deadband perdido del tren de la impulsión para los usos del control que estrangula.
3.  El flujo excelente Control-redujo diseño del puerto de la bola proporciona una característica de flujo igual modificada del porcentaje y una característica de respuesta excelente.
4.  El Cierre-cierre apretado con el sello de la bola V250 es el 0,0001 por ciento de capacidad máxima.
5.  La mayor construcción de la vávula de bola Capacities-V250 ofrece mayores capacidades que las válvulas de globo convencionales para los líquidos compresibles e incompresibles.
6.  Los Capacidad-materiales amargos del servicio están disponibles para los usos que manejan servicio amargo. Estos materiales cumplen con los requisitos del ‐ 2002 del NACE MR0175.
7.  El diseño equilibrado del eje impulsor del servicio del ‐ largo de la Vida-presión con el ‐ de PTFE alineó los transportes y el ‐ de la presión ayudó al arreglo del lacre del eje prevé una larga vida del servicio confiable.
8.  La bola del pedazo del ‐ del mantenimiento-Dos y el montaje mínimos del eje permite la revisión completa del ajuste; el reemplazo de las piezas se guarda a un mínimo.
9.  El sistema que embala cargado vivo opcional de las capacidades- ambientales excelentes se diseña con las superficies muy lisas del eje y el cargamento vivo para proporcionar el lacre excelente.

Configuración disponible

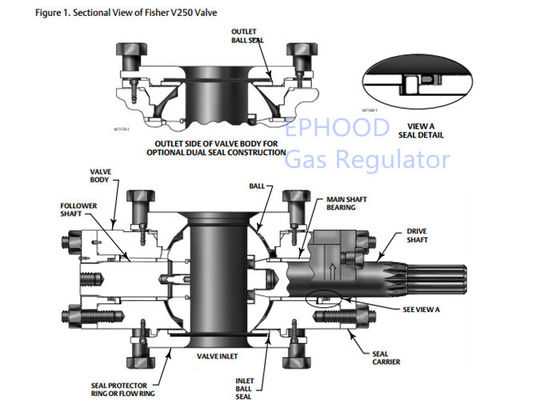

Montaje de la vávula de bola de Flangeless con el solo sello de la bola, el anillo del flujo, o el sello dual de la bola

Estilos de los tamaños de cuerpo de válvula y de la conexión de extremo

Las válvulas flangeless de NPS 4 a 12 conservadas por la línea pernos del reborde y diseñadas para caber entre CL600 o CL900 aumentaron la cara del ‐ o el tipo rebordes comunes (ASME B16.5) las válvulas flangeless de NPS 16 a 24 del ‐ del anillo conservadas por la línea pernos del reborde y diseñadas para caber entre CL600 aumentó la cara o el tipo rebordes de la junta (ASME B16.5) del ‐ del ‐ del anillo

Presión de entrada máxima

NPS 4 a 12 constantes con CL600 o CL900 (ASME B16.34) NPS 16 a 24 constante con CL600 (ASME B16.34)

Caída de presión máxima permitida del cierre

Solo sello del ‐ y construcción dual del sello del ‐: Véase el cuadro 2.

Flujo Ring Construction: Limitado por el grado de la temperatura del ‐ de la presión del cuerpo de válvula

Clasificación del cierre

Solo sello del ‐ y construcciones duales del sello del ‐: 0,0001% de capacidad máxima de la válvula (menos el de 1% de clase ‐ 2 de IV, de ANSI/FCI 70 y flujo Ring Construction del ‐ del IEC 60534 4): el 1% de capacidad máxima de la válvula
