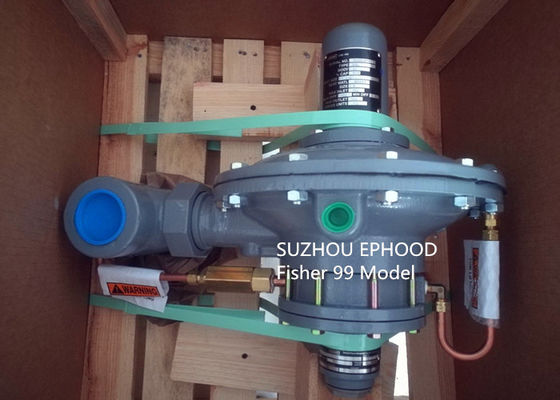

Regulador manorreductor del regulador 99 de encargo del gas de Fisher con el piloto

Emerson Fisher Gas Regulator 99 Pressure Reducing Regulator modelo


Introducción

El tipo 99 reguladores del gas proporciona una capacidad amplia para las gamas y las capacidades controladas de presión en una amplia variedad de distribución, industrial, y usos comerciales.

Un tipo 99 regulador tiene tipos 61L, 61LE, y 61LD (presión baja); Tipo 61H (de alta presión); o el tipo piloto de 61HP (presión superior) montado integralmente a la cubierta del actuador tal y como se muestra en de la figura tipo 99 regulador de 1.The puede manejar hasta 1000 la presión de entrada de la barra del psig/69,0 (el regulador de 1000 psig/69,0 barras requieren un tipo regulador experimental de la fuente de 1301F y un tipo válvula de descarga del estallido de H110).

Características y ventajas

• Gran variedad de sistemas de distribución Uso-naturales del gas, suministro de gas a las calderas industriales, hornos, hornos, mezcladores, servicio aéreo de la planta, servicio del oxígeno y del amoníaco, y establecimientos comerciales grandes tales como centros comerciales y escuelas.

• El alto Exactitud-guarda presiones de entrada constantes al equipo rio abajo exactamente controlando presiones de sistema de distribución a los flujos extensamente diversos y las presiones de la fuente para la eficacia máxima y la mejor operación, o eliminando la necesidad de presión-compensar los metros llevando a cabo una presión constante a la entrada del metro.

• Ninguna presión atmosférica del Corrimiento-cargamento sangra rio abajo a través de piloto vía línea de control rio abajo. Ningún corrimiento ocurre cuando se apaga el regulador.

• Puede manejar altas presiones-Para arriba de la entrada a 1000 psig/69,0 presiones de entrada de la barra

(el regulador de 1000 psig/69,0 barras requieren un tipo regulador experimental de la fuente de 1301F y un tipo válvula de descarga del estallido de H110).

• Modificado fácilmente para el servicio especial, las piezas de la retransmisión de los tipos 61L y del piloto 61H se pueden substituir por los orificios y las primaveras especiales para la abertura rápida, el cierre rápido, o supervisar usos.

• El funcionamiento Cierre-pesado apretado de la muelle principal a través de una palanca proporciona una fuerza cargada del alto asiento para el cierre apretado.

Construcción disponible

Tipo 99L: Tipo 99 con el tipo piloto de 61L que tiene 2 pulgadas de w.c a 20 psig/5 gamas del mbar a de presión de 1,4 barras.

Tipo 99LD: Tipo 99 con el tipo piloto de 61LD que tiene una banda proporcional más estrecha que el piloto de tipo standard 61L.

Tipo 99LE: Tipo 99 con el tipo piloto de 61LE que tiene una banda proporcional más amplia que el piloto de tipo standard 61L.

Tipo 99H: Tipo 99 con el tipo piloto de 61H que tiene 10 a 65 psig/0,69 a gama de presión 4,5.

Tipo 99HP: Tipo 99 con el tipo piloto de 61HP que

tiene 35 a 100 psig/2,4 a gama de presión 6,9.

Estilos del tamaño de cuerpo y de la conexión de extremo

Cuerpo de NPS 2/DN 50 con NPT, CL125 FF, CL150 RF,

CL250 RF, conexiones de extremo de CL300 RF

Presión de entrada máxima permitida (1)

barra 160 psig/11,0: Tipo piloto de 61LD

barra 400 psig/27,6: Pilotos 61L, 61LE, y 61H de los tipos

barra 1000 psig/69,0: Tipo piloto de 61HP, junto con

Tipo regulador experimental de la fuente de 1301F y tipo H110

la válvula de descarga (1/2-inch/13 milímetros de orificio solamente) ve el cuadro 3

Piloto máximo Spring Case Pressure para

Cargamento de la presión (1) (2)

Tipos 61L, 61LD y 61LE: barra 50 PSI/3,4

con el casquillo cerrado de acero especial

Tipos 61H y 61HP: barra 100 PSI/6,9

Gamas de presión del mercado

Materiales de construcción

Cubierta del actuador: Arrabio

Caso experimental de Body y de la primavera: Arrabio

Diafragma de actuador: Nitrilo (NBR) o

Fluocarbono (FKM)

Piloto superior y más bajo Diaphragm

Tipos 61L y 61H: Nitrilo (NBR) o fluocarbono (FKM)

Tipo 61HP: Neopreno (CR) o fluocarbono (FKM)

Cuerpo de válvula principal

barra 400 psig/27,6: Arrabio o acero de WCC

barra 1000 psig/69,0: Acero de WCC

Piezas del ajuste del metal para el cuerpo de válvula principal

barra 400 psig/27,6: Acero de cobre amarillo o inoxidable

barra 1000 psig/69,0: Acero inoxidable

Asientos del elastómero para el cuerpo de válvula principal

Neopreno (CR), nitrilo (NBR), fluocarbono (FKM)

Nilón (PA), o politetrafluoetileno (PTFE)

Piezas del ajuste del metal para el piloto: Acero de acero, inoxidable,

Arrabio, aluminio, latón, o cinc

Asientos del elastómero para el piloto: Nitrilo (NBR)

o fluocarbono (FKM)

Gaskets experimental

Tipo 61L: Neopreno (CR)

Tipos 61H y 61HP: Composición

Anillos o: Nitrilo (NBR) o fluocarbono (FKM)

Filtro de la serie P590

Tipo P594-1: Latón

Tipo P593-1: Aluminio

Filtro reemplazable: Celulosa

Tubería y colocaciones

Tubería de acero de cobre o inoxidable y latón, acero,

o colocaciones de acero inoxidables

Tipo 1301F Supply Regulator experimental

Caso del cuerpo y de la primavera: Latón

Disco de la válvula: Nilón ()/PTFE del PA

Junta: Neopreno (CR)

Piezas del ajuste del metal: Acero de cobre amarillo o inoxidable

Tipo válvula de descarga del estallido de H110

Cuerpo: Latón

Disco: Nitrilo (NBR)

Primavera: Acero inoxidable

Gamas de presión del mercado del cuadro 1.
