Salida de aluminio del posicionador de los aumentadores de presión de volumen 2625NS de la válvula de gas de Fisher 2625

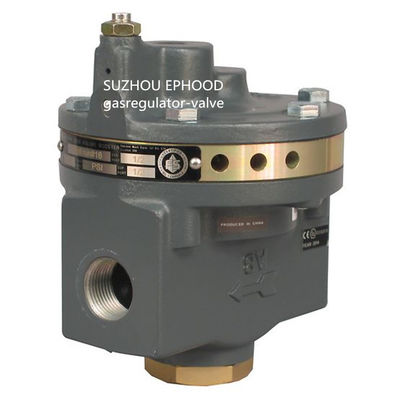

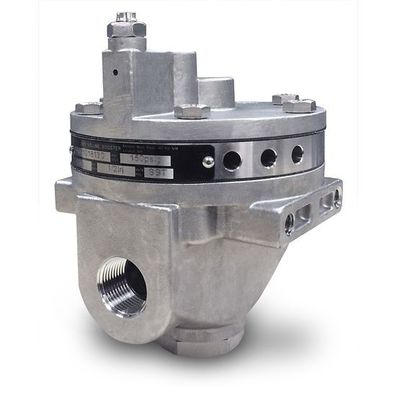

Aumentadores de presión de volumen 2625NS de Fisher 2625

Utilizan a Fisher los aumentadores de presión de volumen de 2625 series conjuntamente con un posicionador en una válvula de control que estrangula para aumentar frotar ligeramente velocidad. El 2625NS es una versión nuclear del servicio y utiliza los componentes elastoméricos que mejoran para soportar ambientes de la temperatura alta y de la radiación. Los 2625 y los 2625SST se certifican para el uso en usos equipados del sistema de la seguridad (SIS). La certificación está por el exida que consulta el LLC, un proveedor global de la seguridad funcional y seguridad de sistema de control.

El aumentador de presión incorpora el deadband fijo, la construcción suave del asiento, y una restricción integral de puente para eliminar los problemas de la saturación del posicionador que pueden ocurrir con los aumentadores de presión de volumen que no tienen estas características. Ajuste de la restricción integral de puente

es necesario para la estabilidad de sistema. Este ajuste no afecta al deadband del aumentador de presión de volumen, sino permite que la válvula de control responda a los pequeños cambios de la señal de entrada sin sacrificar exactitud de estado estacionario. También permite que el aumentador de presión entregue la salida en grandes cantidades para frotar ligeramente rápido cuando es grande, los cambios de la señal de entrada rápida ocurre.

El aumentador de presión de volumen se utiliza para mejorar frotar ligeramente velocidad. Si se requiere el control de la válvula de la precisión, el uso de un posicionador se recomienda. Si se va el aumentador de presión de volumen a ser utilizado solamente con un actuador, para en el ‐ de control, la restricción integral de puente en el aumentador de presión debe ser cerrado (dio vuelta completamente a la derecha).

Los conectores y la tubería se pueden instalar con 2625 o el aumentador de presión de volumen 2625NS para la prueba de diagnóstico.

Los 2625 se certifica para el uso en usos equipados del sistema de la seguridad (SIS). La certificación está por el exida que consulta el LLC, un proveedor global de la seguridad funcional y seguridad de sistema de control. La certificación de SIS es identificada en el producto por una etiqueta puesta a la vivienda del ower.

Especificaciones

Gamas de presión de la fuente

Cuando está utilizado conjuntamente con el posicionador o el otro accesorio neumático, instale tubos siempre el posicionador y el aumentador de presión de volumen con una fuente común a través de un regulador 67D, 67DR, o 95H de Fisher. Un filtro de la alta capacidad, tal como el Fisher 262K, se debe instalar en la línea de suministro al regulador. La presión de la fuente también no debe exceder el grado máximo de la presión del actuador. Las construcciones están disponibles en dos gamas de la fuente del máximo. Cuando está utilizado normalmente con los actuadores del diafragma: Barra hasta 2,8 (40 psig) cuando está utilizado normalmente con los actuadores del pistón: Barra hasta 10,3 (150 psig)

Presión de la señal entrada

Salida del posicionador

Presión máxima de la señal entrada

barra 10,3 (150 psig)

‐ Entrado fijo al ratio de la presión de la salida del ‐

1 a 1

Deadband nominal

El por ciento del palmo de la salida del posicionador (1):

2,4 milímetros (0,094 pulgadas) de puerto de extractor: el 2%

9,5 milímetros (0,375 pulgadas) de puerto de extractor: 3,5%

12,7 milímetros (0,5 pulgadas) de puerto de extractor: el 5%
