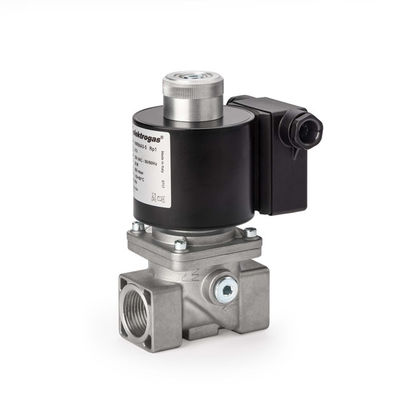

Válvula de respiradero automática hidráulica temporaria de los dispositivos de la válvula electromagnética/de gas del revés modelo de la marca VMRNA de Elektrogas

Tipo válvula electromagnética de actuación de VMRNA del revés

Válvula de respiradero automática para los dispositivos de gas

Descripción

El tipo de Elektrogas VMRNA es una válvula de respiradero automática para los dispositivos de gas. Es conveniente para descargar

gas del exceso o de la salida en líneas del alivio.

Características

La válvula de VMRNA es de compañía de Elektrogas, este modelo es una válvula electromagnética temporaria reversa: cuando está desenergizada, la válvula está abierta (normalmente abierto).

Las válvulas se hacen de la aleación de aluminio con las conexiones a partir de la 3/4" o de 1". Las conexiones de tubo hacen frente al grupo que 2.Sealings se hacen del caucho NBR-basado certificado para el uso con el gas de aire (EN 549). Conveniente para el uso con aire y gases no-agresivos incluyó en las 1ras, 2das y 3ro familias (EN 437). Versiones especiales para los gases agresivos (e.g biogás).

Calificado para el servicio continuo (ED 100%).

Proporcionado el indicador de presión G1/4 en dos lados en cámara de la entrada para conectar los manómetros, los interruptores de presión, o el otro equipo del gas.

Proporcionado la conexión G1/8 para caber un interruptor del indicador de posición abierta (véase la ficha técnica del PCS – este dispositivo será pedido por separado).

La válvula de VMRNA se puede integrar en la válvula de Elektrogas VMM, dando por resultado un sistema muy compacto (véase la ficha técnica VMM para los detalles).

Todos los componentes se diseñan para soportar cualquier condición mecánica, química y termal que ocurre durante servicio típico. La impregnación eficaz y los tratamientos superficiales se han utilizado para mejorar robustez, el lacre y la resistencia mecánicos a la corrosión de los componentes.

Las válvulas son el 100% probado y autorizado completamente.

Funcionamiento y uso

El tipo válvula de VMRNA es una válvula de respiradero para la línea del alivio. Cuando se desenergiza, la primavera empuja en el centro magnético y el disco está abierto, por lo tanto el gas puede fluir a la línea del alivio. Este dispositivo se integra generalmente en sistema ardiendo: cuando se desenergiza el sistema, la seguridad por aguas arriba obturó las válvulas es cerrada, mientras que la válvula de respiradero está abierta, para poder descargar el gas combustible dentro del tubo en un área segura.

En caso de salidas de válvulas obturadas, el gas va a la línea del alivio en condiciones seguras.

Cuando se acciona el sistema, la válvula de respiradero se cierra mientras que las válvulas obturadas principales

abierto, por lo tanto el combustible puede fluir a la hornilla.

La fig. 1 muestra un esquema de la válvula de VMRNA.

Esta clase de válvula está instalada generalmente como dispositivo de seguridad en trenes del gas, para los usos y los sistemas industriales de la calefacción de gas. La fig. 2 muestra un ejemplo de la instalación, conjuntamente con otros dispositivos de Elektrogas.

Descripción

El tipo válvula de VMR es una válvula electromagnética de una sola sección rápidamente de apertura, normalmente cerrada (abierto cuando está activado). Este tipo de dispositivo es conveniente para el aire o el gas que bloquea y los controles de liberación, requerido en hornillas de poder del gas, calderas de gas atmosféricas, hornos industriales y otros los dispositivos consumidores del gas.

Características

Las válvulas electromagnéticas de Elektrogas se hacen de la aleación de aluminio fundida a troquel (o caliente-presionó el latón para las versiones de OTN), con una amplia gama para las conexiones de la entrada/del mercado de DN 8 (1/4") hasta DN 150 (6").

Los lacres se hacen del caucho NBR-basado certificado para el uso con el gas (EN 549).

Conveniente para el uso con aire y gases no-agresivos incluyó en las 1, 2 y 3 familias (EN 437).

Las versiones especiales convenientes para los gases agresivos, liberan de metales no ferrosos y con los sellos de FPM.

Las conexiones de tubo resuelven el grupo 2 y el lacre de la contrapresión es obediente con la clase A, según los requisitos EN161.

La gama entera se puede proporcionar en la ejecución de la Ex-prueba, para el uso en las zonas 2 y 22, según el directorio 2014/34/EU (ATEX).

La válvula está abierta solamente cuando está activado: si, por cualquier motivo, va la fuente de alimentación abajo, la válvula se cierra inmediatamente (caja fuerte intrínseca).

Conveniente para la operación de ciclo resistente y calificado para el servicio continuo (ED 100%).

Equipado del ajuste del flujo (excepto los modelos de cobre amarillo).

Un filtro de malla fina incorporado protege el asiento de válvula y el disco así como los componentes rio abajo y previene la contaminación sucia (excepto los modelos y la barra de cobre amarillo 6).

Proporcionado la conexión G1/8 para caber una prueba del interruptor del cierre o de un indicador visual.

Proporcionado 1/4" indicador de presión en dos lados en la cámara de la entrada (excepto los modelos de cobre amarillo), a

conecte los manómetros, los interruptores de presión, los detectores de la salida u otros equipos del gas. Los modelos ensanchados se proporcionan los indicadores también en la cámara del mercado.

Las bobinas se proporcionan de la caja terminal o el enchufe del ISO 4400. Ambos sistemas se proporcionan la glándula de cable conveniente para evitar el agua y la contaminación sucia.

Todos los componentes se diseñan para soportar cualquier condición mecánica, química y termal que ocurre durante servicio típico. La impregnación eficaz y los tratamientos superficiales se han utilizado para mejorar robustez, el lacre y la resistencia mecánicos a la corrosión de los componentes.

Las válvulas electromagnéticas de Elektrogas son el 100% probado por machineries de prueba automatizados y se autorizan completamente.
