Válvula manorreductora proporcional 3DREPE 6C

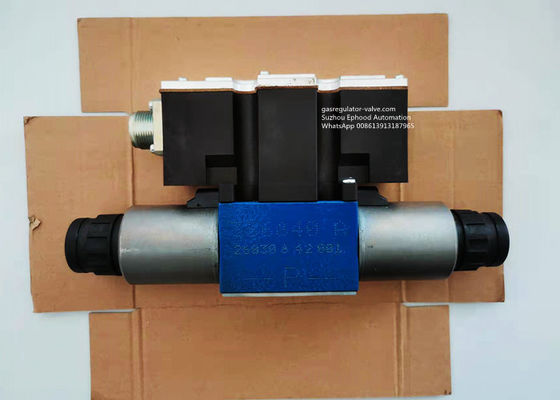

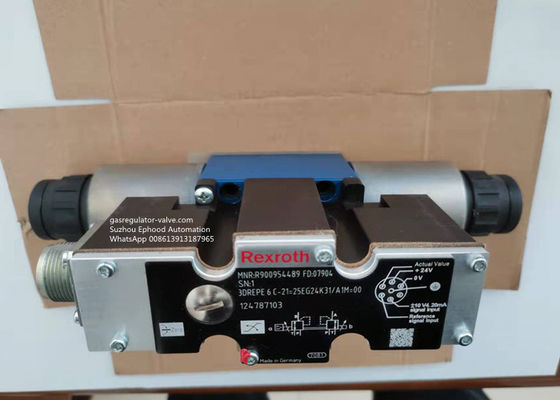

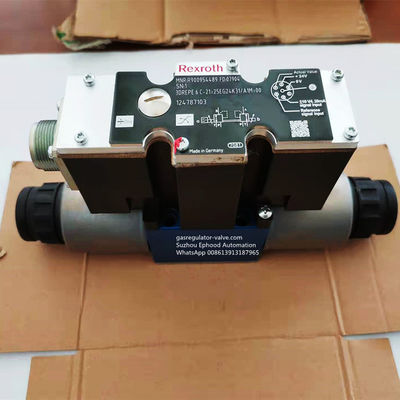

Modelo hidráulico 3DREPE 6C 2125 EG. 24K31/A1M=00, P/N R900954489 de Rexroth de la válvula
Válvula de descarga de presión proporcional en la versión de tres vías
Con electrónica de control integrada
Cualidades de producto
| Tipo |
3DREPE |
| Tipo del voltaje |
Voltaje directo |
| Tipo de señal |
análogo |
| Tamaño |
6 |
| Grado de la presión |
25bar |
| Material del sello |
Sellos de FKM |
| Flujo máximo |
15l/min |
| Número de posiciones de transferencia |
3 |
| Voltaje de fuente |
24VDC |
| Empalme eléctrico |
Polo del conector 3 (2 + PE) |
| Posición de instalación |
ningunos, preferiblemente horizontal |
Características
– Válvulas proporcionales actuadas Direct para controlar una presión y la dirección de un flujo
– Operación mediante los solenoides proporcionales con el hilo central y la bobina desmontable
– Montaje de Subplate: Modelo que vira hacia el lado de babor según ISO 4401
– Invalidación manual, opcional
– carrete Primavera-centrado del control
– Tipo 3DREPE con electrónica de control integrada
– Electrónica de control externo para el tipo 3DREP:
• Tipo VT-VSPA2-1-2X/de los amplificadores análogos… en el formato de Eurocard (orden separada)
• Tipo VT-VSPD-1-1X/del amplificador de Digitaces… en el formato de Eurocard (orden separada)
• Tipo eléctrico VT 11118 del amplificador en diseño modular
Función, sección
El tipo manorreductor de tres vías 3 DREP 6. de la válvula es directo actuado por los solenoides proporcionales. Se utiliza para convertir una señal de entrada eléctrica en una señal de salida proporcional de presión.
Los solenoides proporcionales son solenoides controlables de DC del mojado-perno con el hilo central y la bobina desmontable. Los solenoides son actuados opcionalmente por la electrónica de control externo (tipo 3DREP) o por la electrónica de control interna (tipo 3DREPE).
Ponga:
La válvula consiste en básicamente:
– Vivienda (1) con la superficie de la conexión
– El control encanilla (2) con el carrete de medición de la presión (3, 4)
– Solenoides (5, 6) con el hilo central
– Electrónica de control opcionalmente integrada (7)
Función:
La presión en A o B se fija mediante los solenoides proporcionales. La cantidad de la presión depende de la corriente.
Con los solenoides desenergizados (5, 6), el carrete del control (2) se sostiene en la posición central mediante los resortes de presión (8). Los puertos A y B están conectados con T de modo que el líquido hidráulico pueda fluir apagado al tanque sin obstrucciones.
