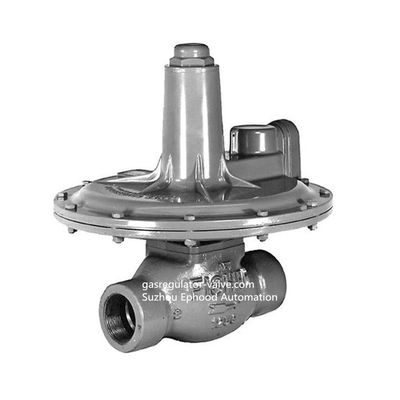

Fisher 133 series directo-actuó reguladores es ideal para los usos industriales y comerciales que suministraban el gas a los hornos, a las hornillas, y a otros dispositivos. Un sistema de equilibrio permite al regulador controlar la presión de gas exactamente para la eficacia de combustión máxima a pesar de presiones de entrada diversas.

Características

• La capacidad amplia de la gama de presión con el solo Regulador-tipo 133H puede también utilizar para mecanografiar las primaveras 133L, permitiendo que los ajustes de la presión sean variados entre 2 pulgadas de w.c y 10 psig/5 mbar y 0,69 barras cambiando las primaveras.

• Los tipos 133L, 133H, y 133HP conveniente para supervisar el sello del tronco del Uso-O-anillo en los tipos 133L, 133H, y 133HP aíslan la presión del cuerpo de la presión controlada. • Las características excelentes del choque y la velocidad rápida de Respuesta-debido a la válvula de respiradero bidireccional del estabilizador, que expresa el caso de la primavera más rápidamente que respiraderos convencionales, retraso en el movimiento del disco del diafragma y de la válvula se minimiza.

• La construcción Burbuja-apretada del Cierre-Solo-puerto, el área grande del diafragma, y las primaveras de la luz-tarifa junto con diseño del material y del asiento del disco proporcionan presiones bajas de la cárcel.

• Los efectos de la primavera y del diafragma minimizaron el sistema de impulso proporcionan excelente rendimiento sobre una amplia gama de condiciones del ow de la Florida.

• Ningún diseño Requerir-equilibrado del solo-puerto del ajuste de Seat-a-Seat elimina la necesidad para que Seat-a los ajustes del asiento alcancen el cierre burbuja-apretado.

• De fácil acceso para arreglar el asiento, el disco, y la jaula de la Parte-válvula quitada fácilmente con el cuerpo que permanece en línea y sin el desmontaje de la porción del actuador; el ce del orifi no se rosca adentro.

• Los Sello-O-anillos reutilizables de la presión usados para los sellos de presión, a diferencia de las juntas, no son dañados ordinariamente desmontando el regulador.

• La resistencia a instalar tubos construcciones del Tensión-acero está disponible ayudar a resistir tensiones del tubo.

Especificaciones de Fisher 133L

Construcciones disponibles

Tipo 133H: regulador Directo-actuado para las presiones de entrada a las presiones de 1,5 a 10 barra del psig/0,10 a 0,69 de la barra 60 psig/4,1 y del mercado, tres gamas.

Tipo 133HP: regulador Directo-actuado para las presiones de entrada a las presiones de 2 a 60 barra del psig/0,14 a 4,1 de la barra 150 psig/10,3 y del mercado, siete gamas.

Tipo 133L: regulador Directo-actuado para las presiones de entrada a las presiones de la barra 60 psig/4,1 y del mercado a partir de 2 pulgadas de w.c a 2 psig/5 mbar a 0,14 barras, seis gamas.

Tipo gobernador cero de 133Z: regulador Directo-actuado para las presiones de entrada a las pulgadas w.c de las presiones de la barra 20 psig/1,4 y del mercado de -1 a 4. /-2,5 a 10 mbar, dos gamas.

Estilos del tamaño de cuerpo y de la conexión de extremo

Presiones de entrada máximas (1)

Vea el cuadro 2

Gamas de presión del mercado (1)

Vea el cuadro 1

Presiones máximas del mercado (1)

Vea el cuadro 2

Registro de la presión

Externo; se requiere la línea de control rio abajo

Línea de control conexión

Tipos 133H, 133L, y 133Z: 3/4 conexión interna del NPT será colocada directamente sobre el mercado del cuerpo (posición estándar) o el 90° derecho o dejada de la posición estándar si está especificada.

Tipo 133HP: 1/4 conexión interna del NPT colocada directamente sobre el mercado del cuerpo.

Conexión del respiradero

Tipos 133H, 133L, y 133Z: 1 NPT interno con la pantalla; la posición estándar coincide con la línea de control conexión directamente sobre el mercado del cuerpo. El respiradero será colocado siempre sobre la línea de control conexión.

Tipo 133HP: Conexión interna del 1/2 NPT colocada directamente sobre entrada del cuerpo con un montaje del respiradero de Fisher Type Y602-7.

Materiales de construcción

Cuerpo: Arrabio o acero de WCC

Orificio y jaula: Aluminio

Disco de la válvula: Aluminio/neopreno (CR) o aluminio/fluocarbono (FKM) (3)

Anillos o: Nitrilo (NBR) o fluocarbono (FKM) (3)

Diafragmas: Nitrilo (NBR) /Nylon (PA) (neopreno (CR) en actuador)

o fluocarbono (FKM) (3)/polímero termoplástico

Buje de la guía: Nilón (PA)

Tronco y manga del tronco: Acero inoxidable

Placa del diafragma: Acero

Placa de equilibrio del diafragma: Acero plateado

Caso de la primavera y casquillo de cierre:

Tipo 133HP: Arrabio

Tipos 133H, 133L, y 133Z: Aluminio

Una cubierta más baja:

Tipos 133H, 133L, y 133Z: Aluminio

Tipo 133HP: Acero

Tornillo de reglaje:

Tipos 133H y 133Z: Latón

Tipo 133L: Aluminio

Tipo 133HP: Acero

Cuello opcional de la restricción: Aluminio

Peso del envío aproximado

Conexiones de extremo de los tipos 133H, de 133L, y de 133Z NPT: 35 libras/16 kilogramos

Tipos 133H, 133L, y conexiones de extremo ensanchadas 133Z: 40 libras/18 kilogramos

Tipo conexiones de extremo de 133HP NPT:

56,5 libras/26 kilogramos

Tipo conexiones de extremo ensanchadas 133HP:

62,5 libras/28 kilogramos

Cuadro 1. Fisher gamas de presión del mercado de 133 series

Descripción de la introducción

Los reguladores directo-actuados 133 series del gas, mostrados en el cuadro 1 se diseñan sobre todo para los usos industriales y comerciales que suministran el gas a los hornos, a las hornillas, y a otros dispositivos. El sistema de equilibrio de 133 series permite al regulador proporcionar el control exacto de la presión de gas para la eficacia de combustión máxima a pesar de condiciones diversas de la presión de entrada. La sola construcción portuaria proporciona el cierre burbuja-apretado. Una línea de control rio abajo externa se requiere para la operación del regulador. Refiera al cuadro 1 para las gamas de presión del mercado de cada tipo. Los reguladores de 133 series están disponibles en 2 un tamaño de cuerpo de la pulgada/DN 50 con el NPT o las conexiones de extremo ensanchadas. Un cuello opcional de la restricción (el cuadro 2) puede ser instalado si la capacidad abierta de par en par es demasiado alta para los usos usando una válvula de descarga como protección de sobrepresión. El cuello reduce capacidad abierta de par en par hasta el 25%, el 40%, o el 60% de capacidad abierta de par en par estándar.

Teoría de operación

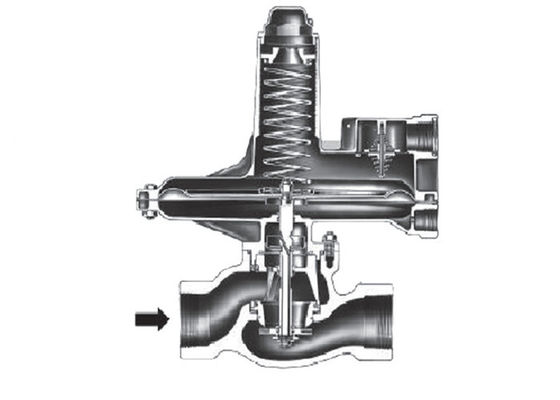

Refiera a los diagramas esquemáticos operativos en el cuadro 4. En las 133 series, la presión rio abajo se registra debajo del diafragma vía la línea de control externo y se utiliza como el medio de funcionamiento. La demanda creciente baja la presión rio abajo y permite que la primavera baje el montaje del diafragma y del tronco, abriendo el disco de la válvula y suministrando más gas al sistema rio abajo. La demanda disminuida aumenta la presión rio abajo y levanta el montaje del diafragma y del tronco, cerrando el disco de la válvula y disminuyendo el suministro de gas al sistema rio abajo.

Sistema de impulso

Las 133 series incorporan un diafragma de equilibrio y un sistema de impulso. Cuando el regulador se cierra para arriba, la presión de entrada se registra en el top del disco de la válvula y en la parte inferior del diafragma de equilibrio a través de los agujeros de registro en el top de la jaula. También, la presión rio abajo se registra en la parte inferior del disco de la válvula y en el top del diafragma de equilibrio a través de un paso formado por los surcos en el disco del registro y un espacio anular entre el tronco y la manga del tronco. Cuando el disco de la válvula está abierto, los flujos del gas de la entrada sobre el borde del disco de la válvula al mercado. Debajo del disco de la válvula cerca del disco del registro, hay poco flujo del gas. La presión de gas cerca del disco del registro es más alta que es en la trayectoria del flujo donde la velocidad del gas tiende a bajar la presión. El de alta presión cerca del disco se registra en el top del diafragma de equilibrio a través del disco del registro y el espacio anular entre el tronco y la manga del tronco. Esta presión se registró en el top del diafragma de equilibrio ayuda a viaje hacia abajo del disco y compensa la primavera y el efecto del diafragma. Esto mejora capacidad y funcionamiento de la gama del regulador. La válvula de respiradero bidireccional del estabilizador en los tipos 133H, 133L, y 133Z cuando el regulador responde a un aumento en la presión rio abajo, el diafragma se mueve hacia arriba. Como sube el diafragma, movimiento de fuerzas aéreas el estabilizador más bajo del respiradero hacia arriba, llevando el estabilizador superior con él (véase el cuadro 5). Esto permite que el aire sobre el diafragma exprese a la atmósfera rápidamente bastante para minimizar el retraso en el movimiento del diafragma. Como las caídas del diafragma, las precipitaciones del aire en el respiradero para llenar el vacío parcial crearon, forzando el estabilizador superior del respiradero contra la placa de orificio. El aire que atraviesa las web del estabilizador superior abre el estabilizador más bajo (véase el cuadro 5). Con el regulador en las condiciones de estado estacionario, ambos estabilizadores son cerrados y solamente un pequeño agujero está abierto ayudar a estabilizar la operación normal.

Protección de sobrepresión

Como en el caso de la mayoría de los reguladores, los reguladores de 133 series tienen grados de la presión del mercado que sean más bajos que los grados de la presión de entrada. Algún tipo de protección de sobrepresión es necesaria si la presión de entrada real excede nunca el grado de la presión del mercado. Las presiones máximas de la entrada y del mercado para las 133 series se dan en el cuadro 2. Todos los modelos se deben proteger contra la presión de entrada sobre la presión de entrada máxima de la emergencia (refiera al cuadro 2). La presión del mercado más de 3 psig/0,21 barras para la barra 133H, 133L, y 133Z, o 40 psig/2,8 de los tipos para el tipo 133HP sobre el ajuste de la presión del mercado del regulador puede dañar partes internas tales como el disco de la placa y de la válvula del diafragma. La operación del regulador debajo de estas limitaciones de la presión de emergencia no impide la posibilidad del daño.
