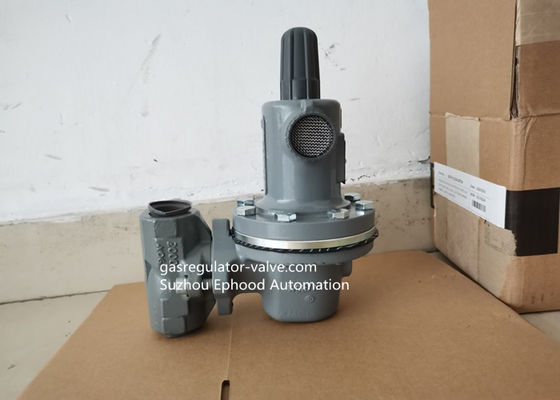

Modelo material de acero de Fisher Gas Regulator Self Operated 627H de la presión de WCC

Modelo material de acero Pressure Gas Regulator de WCC Fisher Gas Regulator 627H
Regulador del gas de la presión de Fisher Original 627H

Fisher Rosemount

Regulador del gas de Fisher Make 627

Regulador de Fisher 627

Características

Válvula de descarga interna

Indicador de la operación de alivio

Fácil mantener

Adaptabilidad de la instalación

Flexibilidad del uso

Pisón-resistente

Amplia gama de las capacidades del flujo

Descripción

Fisher 627 series uno mismo-actuó reguladores manorreductores (el cuadro 1) está para los sistemas de la presión del cielo y tierra. Los reguladores de Fisher 627 se pueden utilizar con el gas natural, el aire, o una variedad de otros gases. Las características de funcionamiento varían según la construcción.

La sección de especificaciones da a algunas especificaciones generales para Fisher reguladores de 627 series. Los letreros (el cuadro 2) da la información detallada para un regulador particular mientras que viene de la fábrica.

Presiones de entrada máximas del cuadro 1., gamas de presión del mercado

Especificaciones

1" conexión de extremo del NPT: 627-496,627-497,627-498,627-499

2" conexión de extremo del NPT: 627-576,627-577,627-578,627-579

Construcciones disponibles

Tipo 627: regulador manorreductor Uno mismo-actuado equipado de un tubo de Pitot para mayores capacidades reguladas (cuadro 7).

Tipo 627R: Tipo 627 con alivio interno y con una garganta abierta (cuadro 8).

Tipo los 627M: Tipo 627 con un sello del tronco entre la presión del mercado del cuerpo y la caja del diafragma. La presión se mide debajo del diafragma a través de la línea de control rio abajo de 1/4-inch NPT conexión (cuadro 9).

Tipo 627MR: Tipo los 627M con el alivio interno (cuadro 10).

Tipo 627H: Tipo 627 con un limitador del diafragma para entregar una presión más alta del mercado (cuadro 11).

Tipo 627HM: Tipo 627H con un sello del tronco entre la presión del mercado del cuerpo y la caja del diafragma. La presión se mide debajo del diafragma a través de la línea de control rio abajo de dos 1/4-inch NPT conexiones (cuadro 12).

Tamaños de la conexión de EXTREMO

1inch y 2inch

Estilos de la conexión de extremo

1, o tamaños de cuerpo de 2 pulgadas: NPT

1 o (DN 25 o 50) tamaños de cuerpo de 2 pulgadas:

Clase 300 o 600 RF del ANSI ensanchados

Presión de entrada máxima (1) (grado del cuerpo)

2000 psig (barra 138) para el acero del NPT, 1480 psig

(barra 102) para el RF ensanchó el acero, o 1000 psig (barra 69) para el hierro dúctil

Grado máximo de la presión de entrada del disco de la válvula (1)

2000 psig (barra 138) para el disco de nylon o 1000 psig

(barra 69) para el disco del nitrilo

Registro de la presión
Tipo 627, 627H o 627R: Interno

Instalación

La operación del regulador dentro de grados no impide la posibilidad del daño de la ruina en las líneas o de fuentes externas. Un regulador se debe examinar para el daño periódicamente y después de cualquier condición de la sobrepresión. Como la mayoría de los reguladores, los reguladores de 627 series tienen grados de la presión del mercado que sean más bajos que sus grados de la presión de entrada. Un dispositivo de presión-alivio o presión-limitador se debe proporcionar por el usuario para los tipos 627, 627H, los 627M, y reguladores 627HM si la presión de entrada puede exceder el grado de la presión del mercado, puesto que estos reguladores no tienen alivio interno.

El tipo reguladores de 627R proporciona el alivio interno que limita la acumulación total de la presión del mercado sobre setpoint. Utilice el cuadro 3 para determinar la presión total del mercado. Este alivio interno puede ser adecuado para el uso, si no, proporcionar alivio de presión adicional o un dispositivo presión-limitador rio abajo.

ADVERTENCIA

Un regulador puede expresar un poco de gas a la atmósfera. En servicio de gas peligroso o inflamable, el gas expresado puede acumular y causar daños corporales, muerte, o los daños materiales debidos encender o explosión. Exprese un regulador en servicio de gas peligroso a una ubicación remota, segura lejos de tomas de aire o a cualquier área peligrosa. La abertura de la línea o de la pila de respiradero se debe proteger contra la condensación o la obstrucción.
