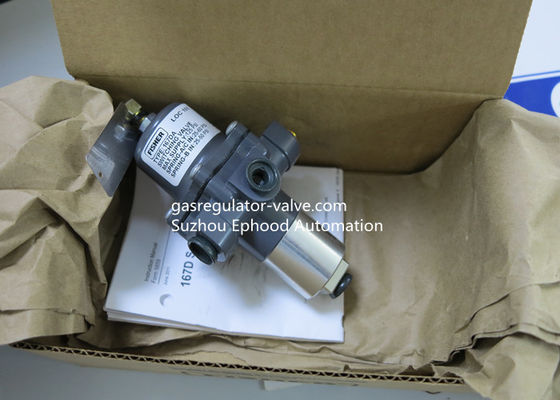

167DA serie 125psi 1/4" presión del NPT Fisher Switching Valve Three Way

Válvula manorreductora de tres vías del regulador de la válvula de transferencia de la serie de Fisher 167DA

Fisher que la válvula de transferencia de la serie de 167DA es una válvula de tres vías típicamente entregaba el constante de presión reducida de líquidos gaseosos a los reguladores actuados experimentales y a la otra instrumentación neumática.

Los tipos 167D y 167DS son válvulas que cambian bidireccionales.

Los tipos 167DA y 167DAS son válvulas que cambian de tres vías.
Características:

Las válvulas de transferencia compacta- 167D y 167DA de los tipos se dirigen para el funcionamiento excepcional en un paquete compacto, ligero.

Fácil, exacto Ajuste-con una opción de las primaveras para la resolución óptima, el punto que cambia es fijado a un requisito del specifi c por un tornillo de reglaje encima del caso de la primavera.

Servicio de gas amargo construcción obediente MR0175 y MR0103 del Capacidad-NACE disponible.

La construcción de acero inoxidable opcional los tipos 167DS y 167DAS proporciona alta resistencia al benefi de la corrosión especialmente cial para los usos costeros.

La facilidad de Mantenimiento-ningunas herramientas especiales se requiere para realizar mantenimiento, y todo el mantenimiento se puede realizar con la válvula en la línea.

Las válvulas de la construcción- de transferencia rugosa 167D y 167DA de los tipos se dirigen para una vida de servicio más larga con requisitos de mantenimiento mínimos.

El tornillo resistente a la corrosión del Sujeción-empernado y de reglaje es cinc-chromated doble para la resistencia a la corrosión aumentada. El tornillo opcional del empernado de acero inoxidable y de reglaje está también disponible.

Especificaciones

Configuraciones disponibles

Tipos 167D y 167DS: Válvulas que cambian bidireccionales

Tipos 167DA y 167DAS: Válvulas que cambian de tres vías

Tamaño de cuerpo, entrada, y estilo de la conexión del mercado

Puertos A y C: 1/4" o el 1/2” NPT

Conexiones de la presión del respiradero y del control (D) portuaria y B portuario: 1/4 NPT

Materiales de construcción

Vea el cuadro 4

Presión de entrada de funcionamiento máxima (1)

Tipos 167D y 167DS: barra 400 psig/27,6

Tipos 167DA y 167DAS: barra 125 psig/8,6

Tipos 167DA y 167DAS (NACE): barra 100 psig/6,9

Gamas de presión determinadas

Vea los cuadros 1 y 2

Presión máxima del diafragma (1)

barra 150 PSI/10,3 sobre la presión del mercado que pone a un máximo de la barra 250 PSI/17,2

Cients de Coeffi del flujo y de la clasificación

Vea el cuadro 3

Ubicación del respiradero del caso de la primavera

Alineado con estándar de la entrada, otras posiciones opcionales

Capacidades de la temperatura (1)

Nitrilo (NBR)

Servicio estándar (tipos 167D y 167DA solamente): -20° a 180°F/a -29° a 82°C

Servicio de la baja temperatura (tipos 167D y 167DA solamente) y servicio del estándar (tipos 167DS y 167DAS solamente): -40° al ° 180°F/-40 a 82°C

Fluocarbono (FKM)

Servicio de alta temperatura: 0° a 300°F/a -18° a 149°C

Instalación

La válvula que cambia se puede montar en cualquier posición, proporcionando el respiradero en el caso de la primavera está libre de la obstrucción. Conecte la línea de control neumática con la “D marcada puerto” en el cuerpo de válvula. Los puertos A y C (y B en la válvula 167DA y 167DAS de los tipos) están conectados para la respuesta deseada de la válvula que cambia a la pérdida o la disminución de la presión neumática. El cuadro 5 muestra el uso típico válvula de la transferencia 167DA y 167DAS de los tipos. Si la presión de entrada de la válvula de control baja debajo de un ajuste predeterminado, el regulador encendido-apagado apaga la presión del control a la válvula que cambia. Esto hace la válvula que cambia sangrar la presión del diafragma de la válvula de control a la atmósfera, cerrando la válvula de control. La válvula de control sigue siendo cerrada hasta que la presión de entrada se restaure al ajuste deseado.
