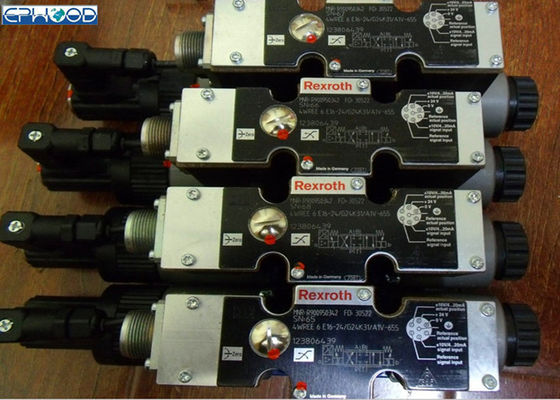

Válvula electromagnética neumática de Rexroth con la electrónica integrada 4WREE 6E16-24G24K31-A1V-655

Válvula de control direccional proporcional de la válvula electromagnética de Rexroth 4WREE 6E16-24G24K31-A1V-655

Válvulas de control direccional proporcionales de Rexroth con la reacción eléctrica de la posición, con la electrónica integrada (OBE)

Función, sección

El 4/2 y 4/3 de las válvulas direccionales proporcionales es componentes actuados directos del subplate que montan diseño. Son actuados por los solenoides proporcionales con la bobina central del hilo y del removalbe. Los solenoides son controlados opcionalmente por la electrónica externa (tipo 4WRE) o por la electrónica integrada (tipo 4WREE).

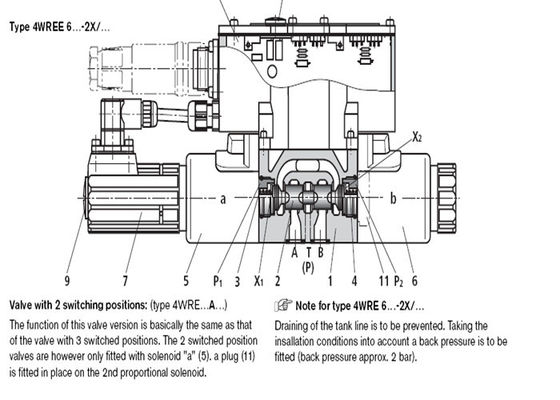

Diseño:

La válvula consiste en básicamente:

– Vivienda (1) con la cara de montaje

– El control encanilla (2) con los resortes de presión (3 y 4) y las placas de la primavera (X1 y X2)

– Solenoides (5 y 6) y tubos del polo (P1 y P2) con el hilo central

– Transductor de posición (7)

– Electrónica de control integrada opcional (8)

– El ajuste cero mecánico del punto (9) es accesible vía el Pg13.5 y el punto cero eléctrico es accesible vía el Pg7 (10) (tipo 4WREE).

Características

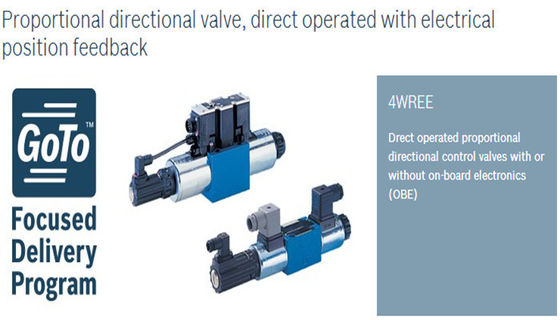

– Válvula direccional proporcional actuada Direct con la reacción eléctrica y la electrónica integrada (OBE) del posisiton para el tipo 4WREE
– Control de lazo cerrado de la dirección y del tamaño de un flujo
– La operación está al lado de los solenoides proporcionales con un hilo central y una bobina desprendible
– Para el montaje del subplate: Modelo que vira hacia el lado de babor a ISO 4401Subplates para catalogar las hojas CON REFERENCIA a 45052 (NS6) o RE 45054 (NS10)
– Carrete del control centrado de la primavera
– Electrónica de control
• 4WREE
- electrónica integrada (OBE) con la entrada o la entrada actual (A1 respectivamente F1) del voltaje

Detalles que ordenan para elegir a Number modelo
