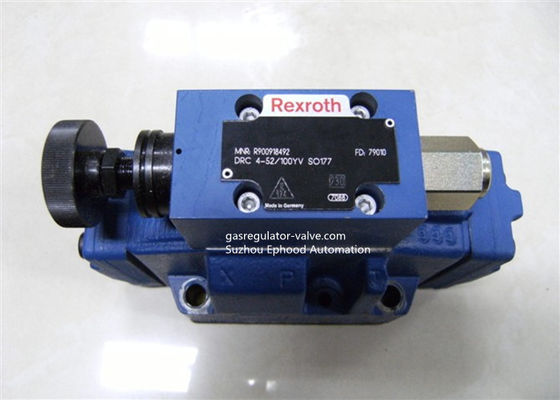

Subplate que monta al piloto Operated DRC4-52/100-YV de la válvula electromagnética de Rexroth

Válvula DRC4-52/100-YV de Operated Pressure Reducing del piloto de la válvula electromagnética de Rexroth

Válvula DRC4-52/100-YV de Operated Pressure Reducing del piloto de Rexroth

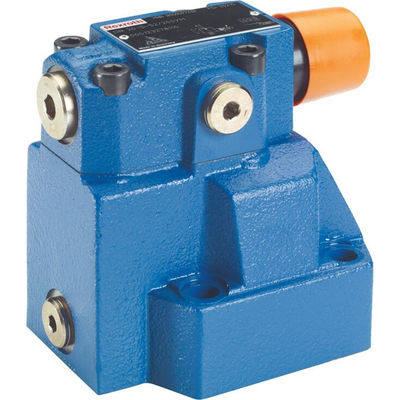

La válvula manorreductora de Rexroth, piloto-actuó dr (C)

Válvula de control experimental sin el parte movible principal del carrete

Características

1) Para el montaje del subplate

2) Modelo que vira hacia el lado de babor según ISO 5781

3) Para la conexión roscada

4) Como válvula del cartucho

5) 4 tipos del ajuste, opcionalmente:

-- Botón rotatorio

-- Manga con hexágono y la tapa protectora

-- Botón rotatorio bloqueable con la escala

-- Botón rotatorio con la escala

6) 5 grados de la presión

7) Compruebe la válvula, opcional (el único montaje del subplate)

8) diseño Corrosión-protegido

Función, sección

Las válvulas de presión del tipo dr son válvulas manorreductoras piloto-actuadas controladas del circuito secundario. Las válvulas manorreductoras consisten en básicamente la válvula principal (1) con el parte movible principal del carrete (3) y la válvula de control experimental (2) con el tipo del ajuste.

En la posición de resto las válvulas están abiertas. Flujos flúidos hidráulicos del canal B vía el parte movible principal del carrete (3) para canalizar A sin restricciones. La presión se aplicó para canalizar actos en el lado principal más bajo del carrete. Al mismo tiempo, la presión se aplica al lado por resorte del carrete principal (3) vía la boca (4) y a la bola (6) en la válvula de control experimental (2) vía el canal (5). También actúa vía la boca (7), la línea de control (8), la válvula de control (9) y la boca (10) en la bola (6). Dependiendo del ajuste de la primavera (11), una presión se acumula delante de la bola (6), en el canal (5) y en la cámara de la primavera (12) que sostiene el carrete del control (13) en la posición abierta. El hidráulico

el líquido en el canal B puede fluir vía el parte movible principal del carrete (3) para canalizar A sin restricciones hasta que una presión se acumule en el canal A que excede el sistema del valor en la primavera (11) y abre la bola (6). Trasladar del carrete del control los 13) (a la dirección de cierre.

Se alcanza el de presión reducida deseada cuando hay un estado del equilibrio entre la presión en el canal A y el sistema de la presión en la primavera (11). La vuelta experimental del aceite de la cámara de la primavera (14) se observa siempre externamente vía la línea de control (15) en el tanque.

Para la parte posterior del libre flujo del canal A para canalizar B, una válvula de control (16) puede ser instalada opcionalmente. Una conexión del indicador de presión (17) permite el control de presión reducida en el canal A.

Detalles que ordenan para elegir a Number modelo
